Beh oddio, così lo spostamento d'aria che dovrebbe fare il sub è fortemente limitato, potrebbe addirittura rompersi.
D'altra parte se decidi per un installazione di tipo "orrizzontale" e lo metti pure sul fondo dello scompartimento non ci sono soluzioni. Ma quando c'è un bagaglio al disopra lo sai che di aria ne muoverà... zero?



[Inziga72]

Si, l'ho tenuto in conto...ma è un compromesso che dovevo accettare per soddisfare lo scopo primario (avere uno scomparto per riporre le "Attrezzature" e livellare il pianale ai sedili posteriori quando sono reclinati).
Se non mi soddisferà potrò provare con un'istallazione in bass reflex con uscita su uno dei fianchetti.....(ma ci sarebbe da fare un'altro progetto)



[Inziga72]

Buon giorno a Tutti, Eccomi con un nuovo aggiornamento....
Questo week end, mi sono dedicato al rifacimento del pianale woofer…perché non mi convinceva…

Sono andato dal falegname e mi sono procurato un altro pannello da 240x240x20mm e ho rifatto le sedi per il woofer….questa volta creando un alloggiamento a doppio scalino per nascondere la quarnizione anteriore dell’altoparlante (come si poteva notare a fig.69) e avere più spessore per inserire le bussole da legno con filetto M4, che serviranno per fissare il woofer da sotto, in modo più pulito.
Non ri-posto tutte le fasi di lavorazione perché sono le stesse che si possono vedere da fig.65 a fig.69…. Ecco il risultato.

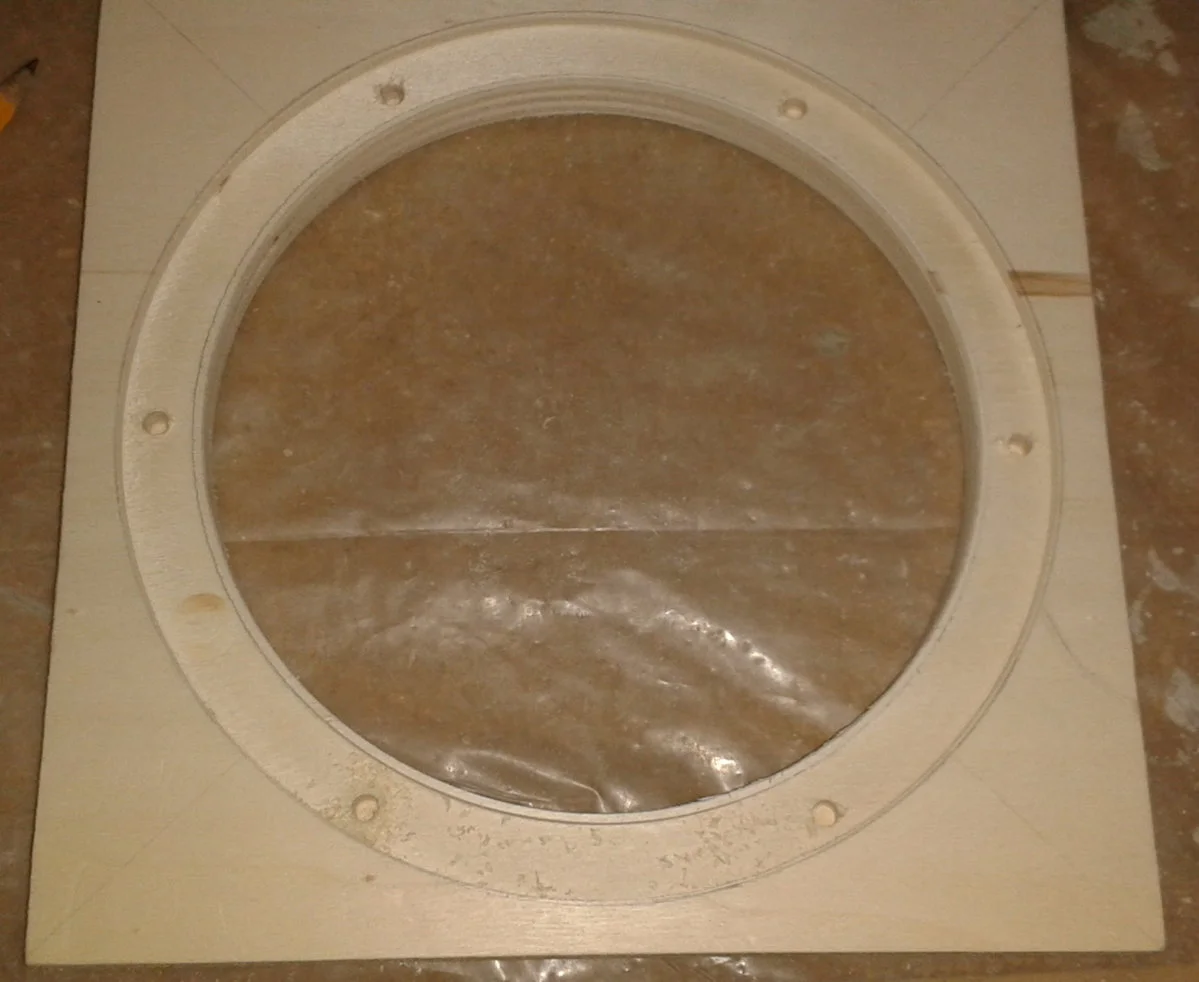

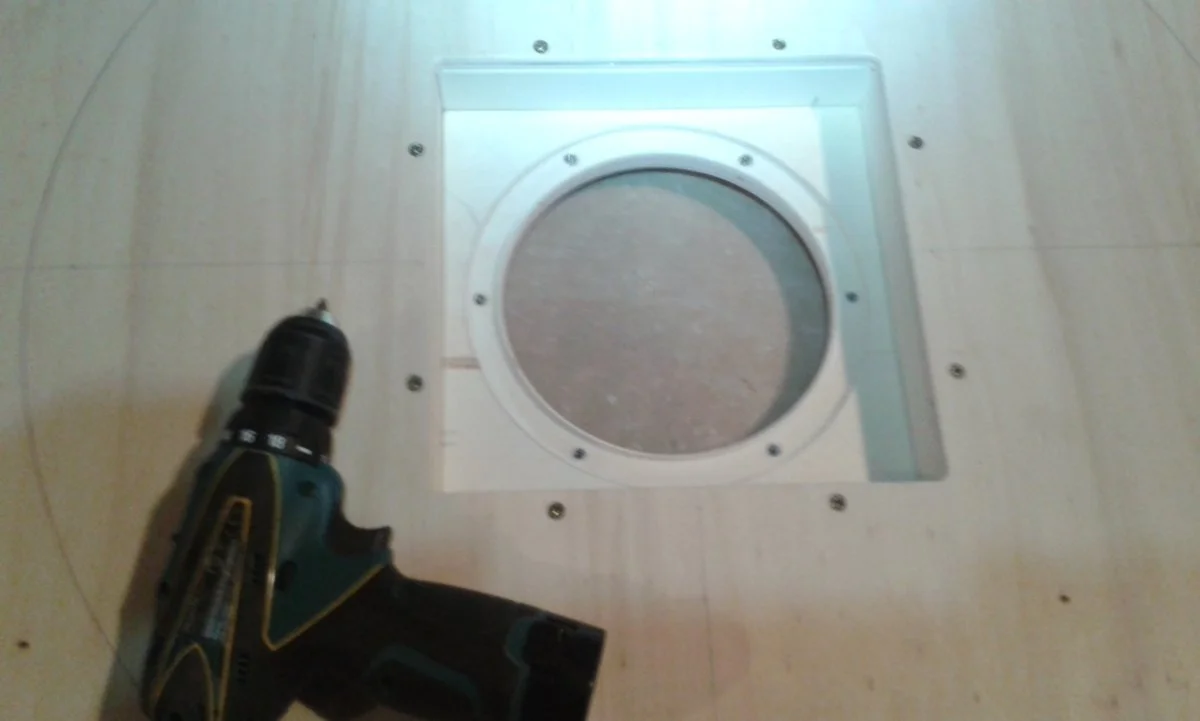

fig.92 riportato i centri dei fori di fissaggio del woofer e foratura per le bussole M4 (notare il doppio scalino nel foro interno da Ø182mm)

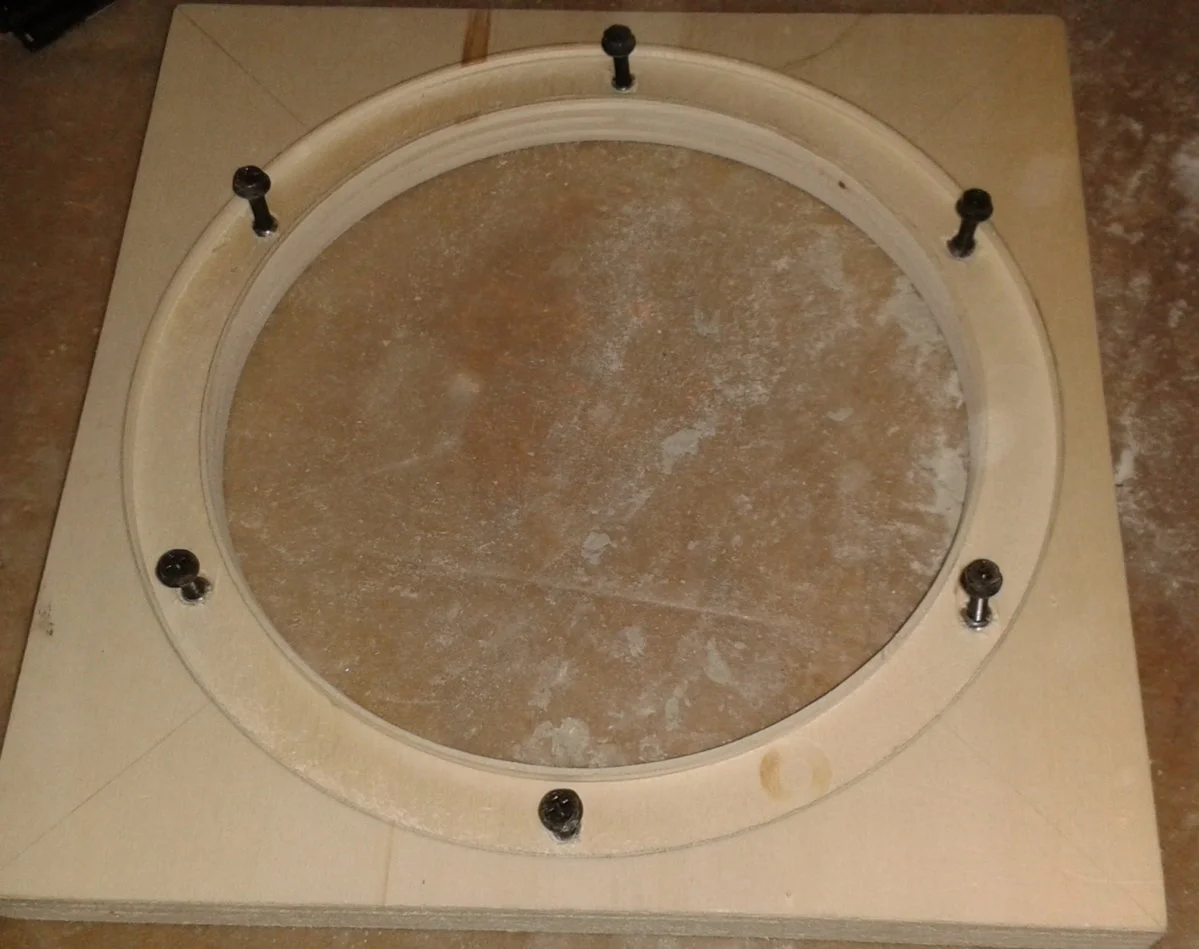

fig.93 inserimento bussole M4 e prova di avvitatura per controllare di non aver rovinato il filetto interno.

fig.94 particolare delle bussole da legno per il fissaggio del woofer.

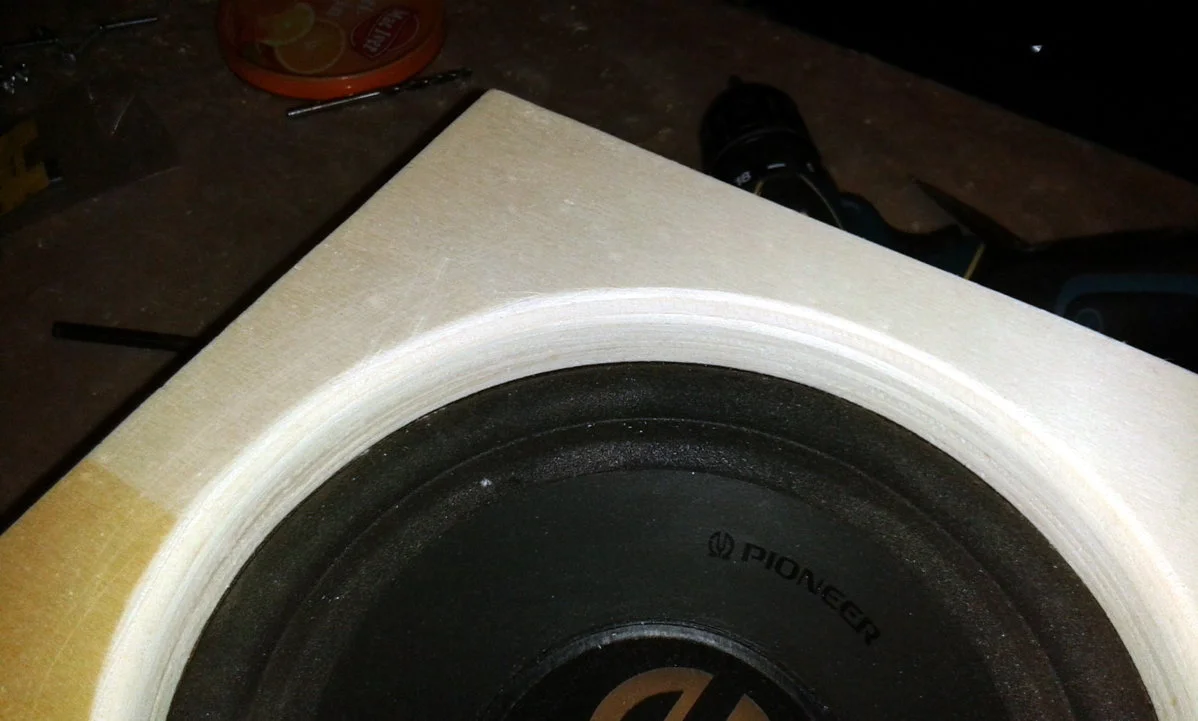

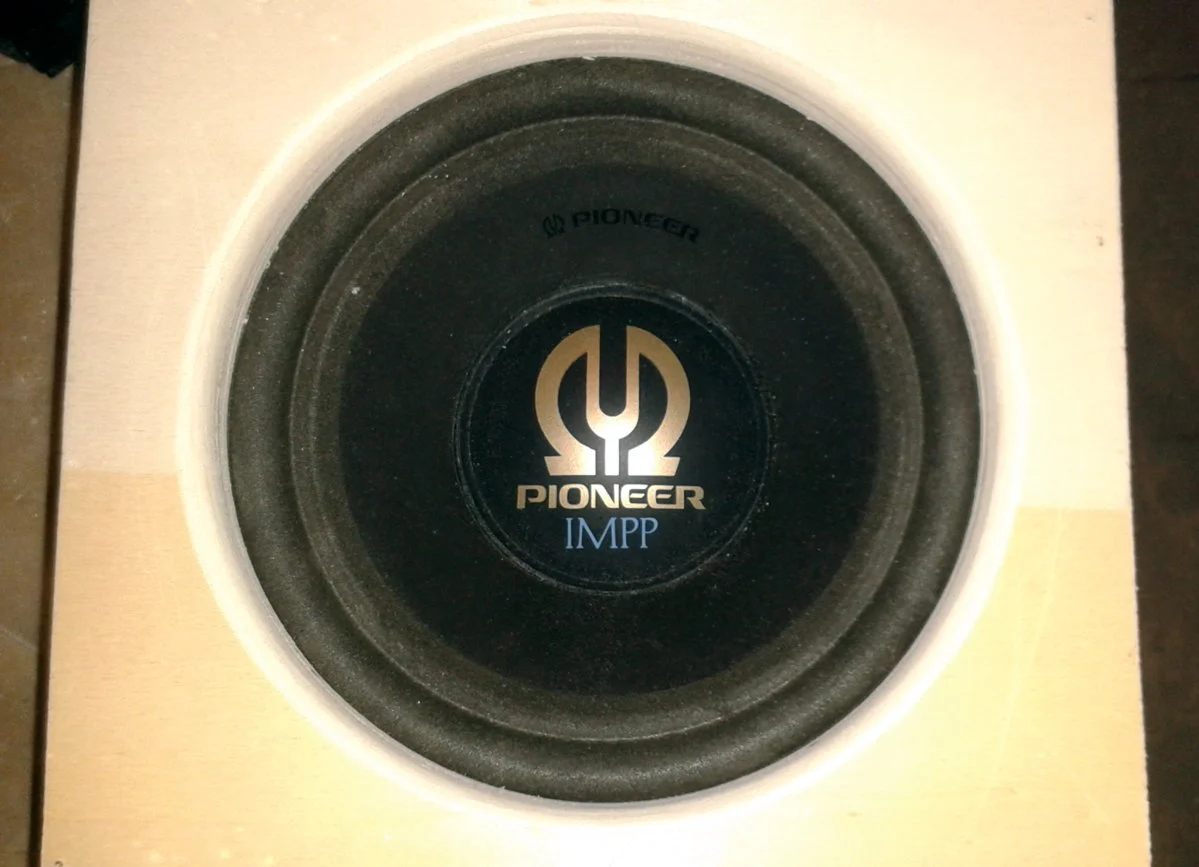

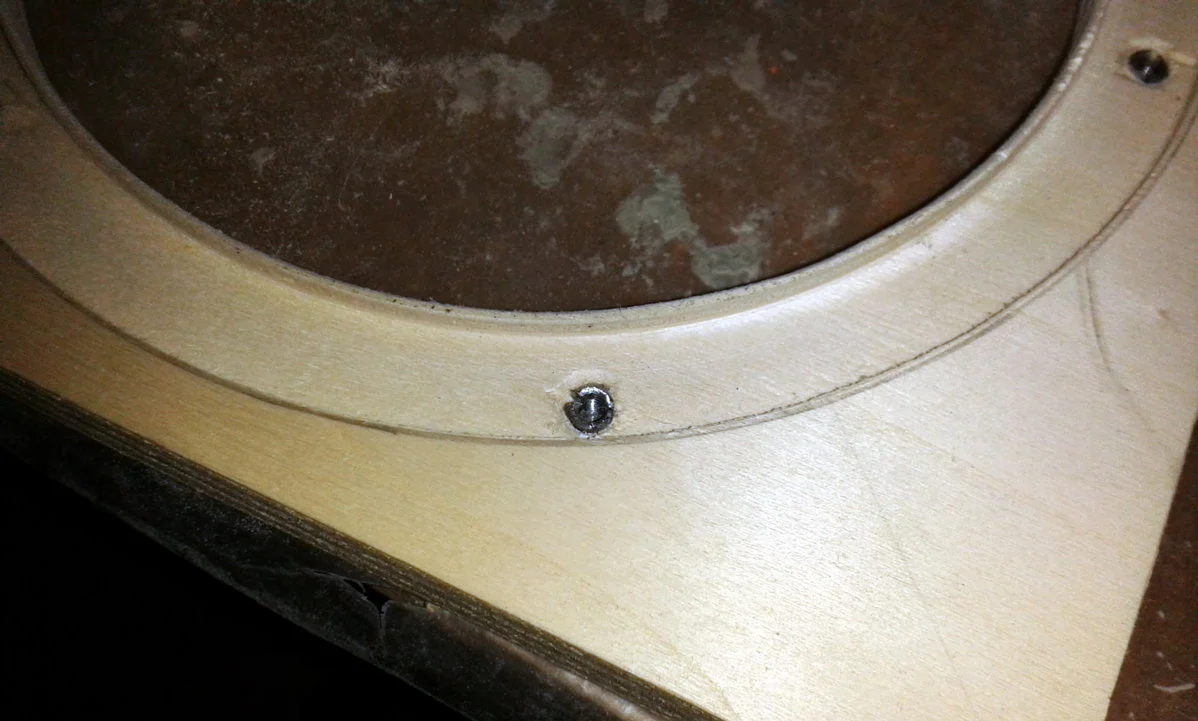

fig.95 dopo aver serrato le viti, la guarnizione anteriore dell’altoparlante si nasconde dietro lo scalino interno del pianale.

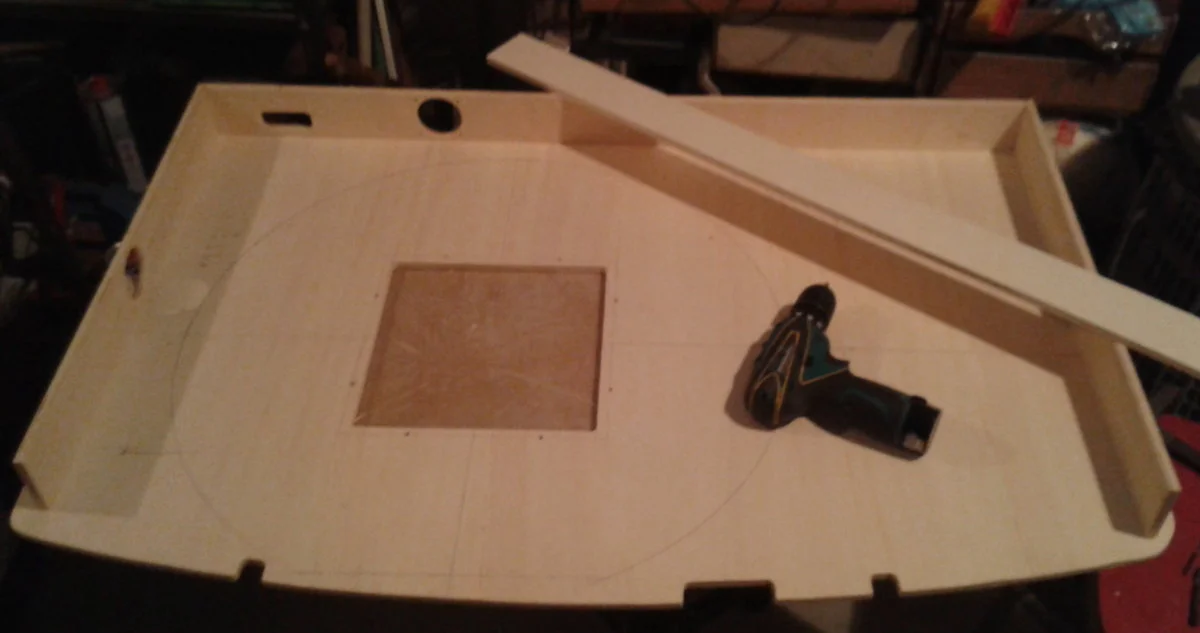

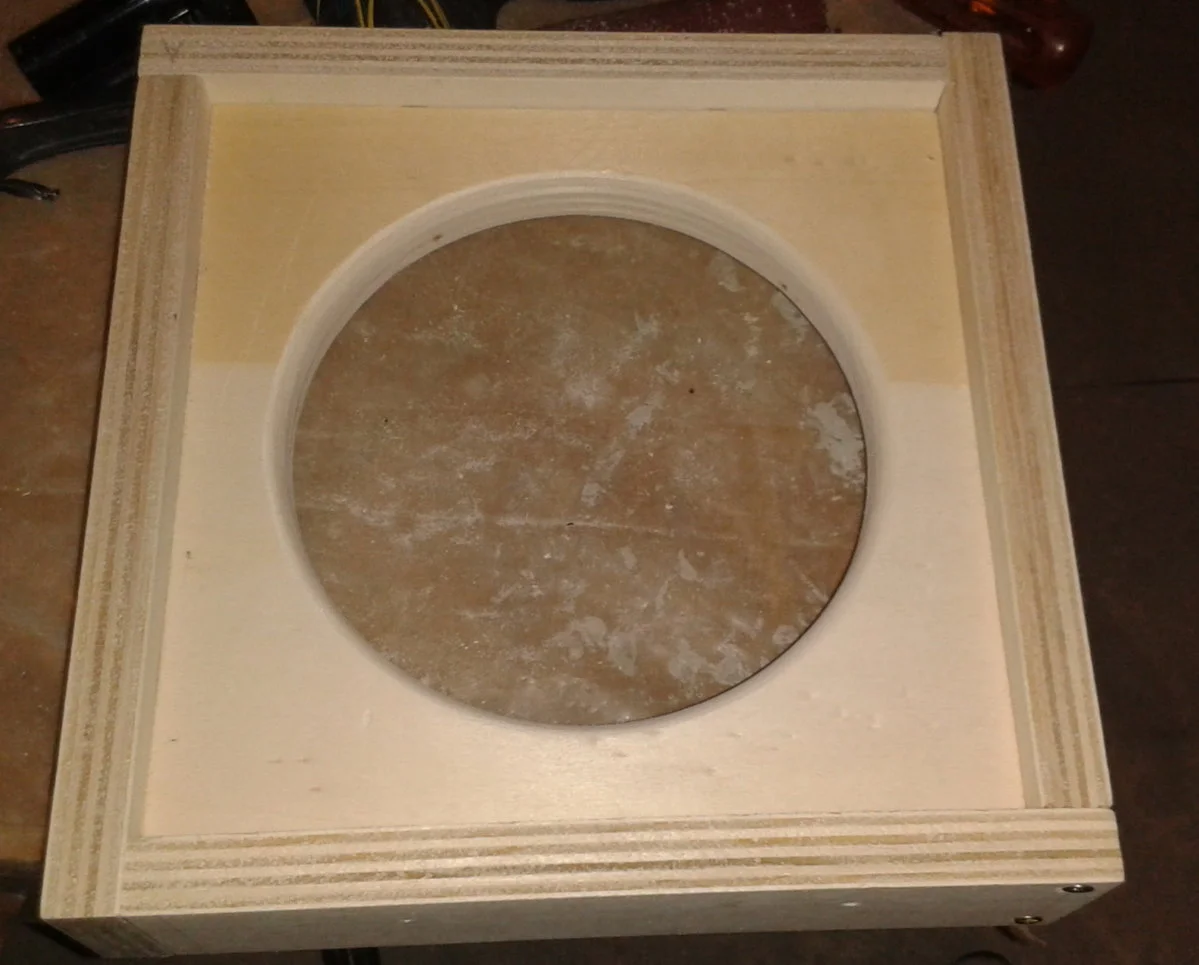

fig.96 assieme woofer e pianale con relativo smusso superiore.

fig.97 fissaggio definitivo del pianale woofer al suo castello.

Stop prima fase…… continua…..



[Inziga72]

Scusate ma ieri ho avuto problemi con il PC e non sono riuscito a postare la seconda parte.... Percui!

Start seconda fase….del week end.
Per poter fare un ulteriore controllo delle misure sul pannello superiore dovute a un dubbio che mi è venuto…. sono passato alla fase di fissaggio dei fianchetti perimetrali al pannello inferiore, in modo da iniziare a vedere una sorta di box al posto di molti componenti singoli sparsi per tutto il garage….ecco le fasi dell’attività.
Dopo aver tracciato e pre-forato (con punta Ø2mm ) i fori di fissaggio di tutti i fianchetti sul pannello inferiore (di cui purtroppo non ho foto ), ho iniziato il vero e proprio calvario di fissaggio…

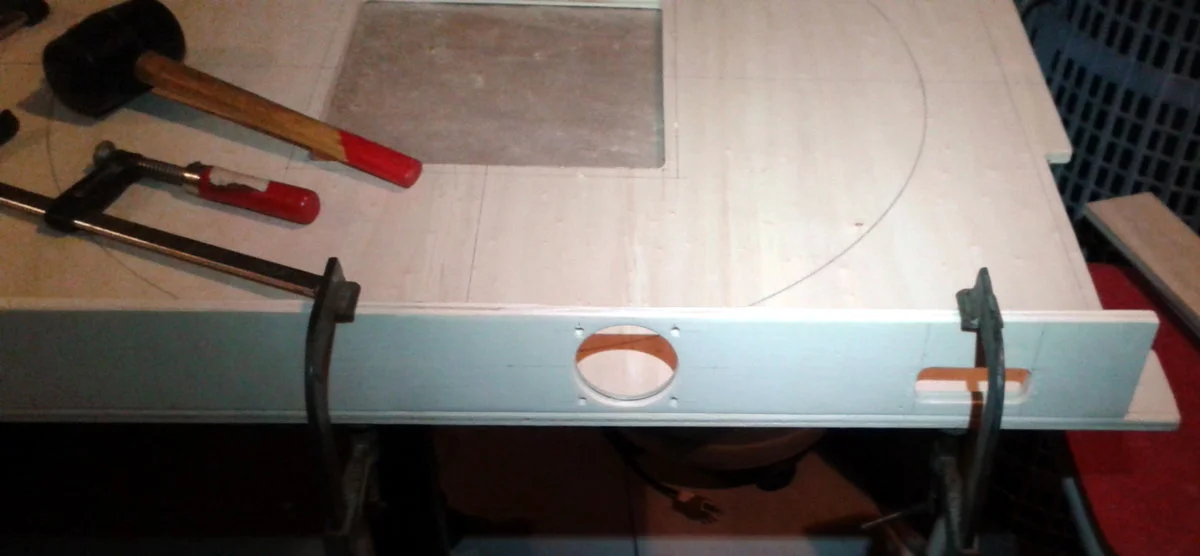

fig.98 fissaggio temporaneo (in posizione) del fianchetto posteriore con i morsetti da legno, per poter fare la pre-foratura... necessaria per non rischiare di spanciare o spaccare il fianchetto a seguito del fissaggio.

fig.99 dopo la pre-foratura del fianchetto ho allargato i fori del pannello inferiore per far passare le viti liberamente .

fig.100 (già 100 foto!!!) particolare delle viti passanti dal pannello inferiore che incontrano perfettamente i pre-fori fatti sul fianchetto, prima di essere serrate.

fig.101 Stessa operazione per i fianchetti laterali.

fig.102 Il fianchetto posteriore fissato in squadra con quello laterale SX.

fig.103 Si inizia a intravedere il box…

Per i due fianchetti anteriori, il lavoro è un po’ più complicato, per farli incontrare perfettamente ad angolo ho dovuto ricorrere ad un nuovo attrezzo…la “fidata” Sega circolare regolata con il taglio a circa 10° rispetto alla perpendicolare.

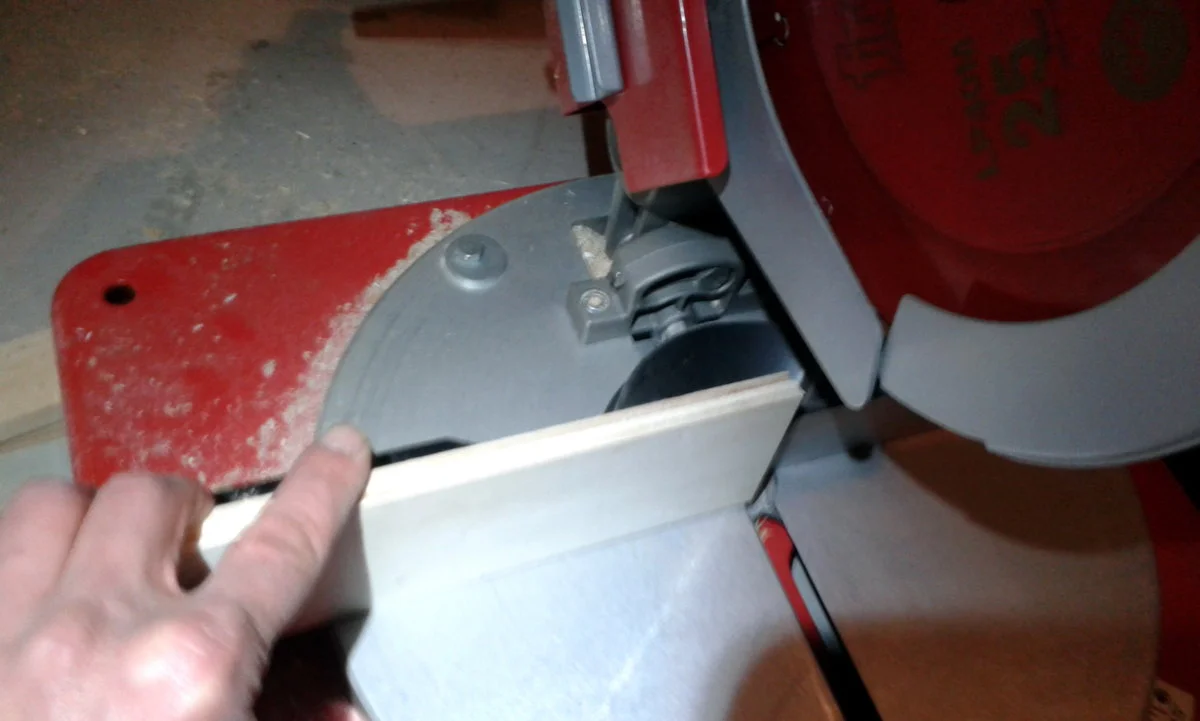

fig.104 particolare del taglio a 10° di una delle estremità dei fianchetti anteriori.

fig.105 fissaggio provvisorio ad angolo dei due finchetti anteriori per poter eseguire le stesse operazione di fissaggio fatte sui precedenti.(non vi riporto anche le bestemmie per riuscire nel farli combaciare anche nell’angolo esterno).

fig.106 finalmente tutti i fianchetti perimetrali fissati al loro posto (che soddisfazione!!)

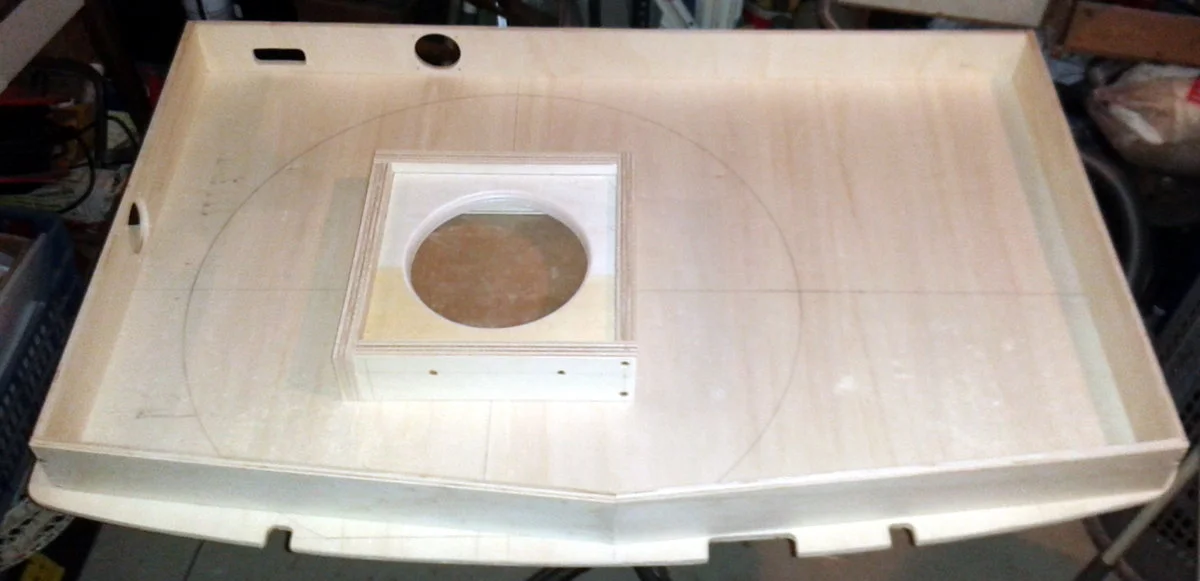

fig.107 posizionamento anche del castello woofer (ora si...che si comincia a ragionare!!!).

prossimo step.... dare una risposta al dubbio che mi è venuto!!
To be continued.....Dubbio del week end…..
Dopo tutti i lavori fin qui svolti mi è sorto un dubbio atroce… il pannello superiore, una volta fissato alla struttura inferiore con la cerniera, si aprirà completamente per permettermi di arrivare anche alla zona posteriore del box???
Questo dubbio mi è venuto, ripensando a quando ho inserito il pannello inferiore nell’auto per controllare se la sagomatura fosse corretta (vedi fig.48)…quella volta l’inserimento dal lato del portellone non fu possibile per il limite imposto dalla larghezza complessiva del pannello e dalle due sporgenze d’appoggio della cappelliera….

Ca...o, me….da, e altre parolacce che non vi dico…ho fatto una misurazione del bagagliaio...
Lo spazio rimanente tra la parte superiore del box e le due sporgenze della cappelliera è di soli 34 cm….il pannello superiore ai lati esterni (dovi ci sono le raggiature) misura 59 cm….questo vuol dire che si aprirà di soli 30° non permettendomi di accedere alla parte posteriore (se non a fatica….molta fatica).

Dopo essermi calmato, mi è venuta in mente una possibile soluzione….
Se dividessi il pannello in due parti longitudinali e aggiungessi una cerniera tra le due “metà”….potrei ribaltare le due mezze parti in modo indipendente, che a questo punto, visto che le ho ridotte in profondità non toccherebbero le sporgenze….
Adirittura diventerebbe più comodo il modo di raggiungere gli oggetti situati nella parte anteriore del box (vedi ombrello).

Ma questa idea ha bisogno di una verifica in più!!



[Inziga72]

Ciao, ecco l’ennesimo aggiornamento…
Però, prima di introdurre le ultime novità, volevo ringraziare tutti voi che avete la pazienza di seguire questo progetto, soprattutto coloro che, anche solo con un “Mi piace” mi spronano a continuare nel migliore dei modi.

Detto questo procediamo al’esposizione….
Mentre sto cercando di risolvere , nel migliore dei modi il problema dell’apertura del pannello superiore (sto facendo dei disegni a CAD per vagliare la soluzione più fattibile e pulita)…
Mi sono dedicato al taglio e fissaggio dei divisori interni del box, che come potrete vedere hanno subito delle variazioni di posizionamento rispetto al progetto iniziale….

Fig.108 Taglio del pannello grezzo (con la fidata sega circolare) per ricavare i listelli per i divisori di altezza 7 cm .

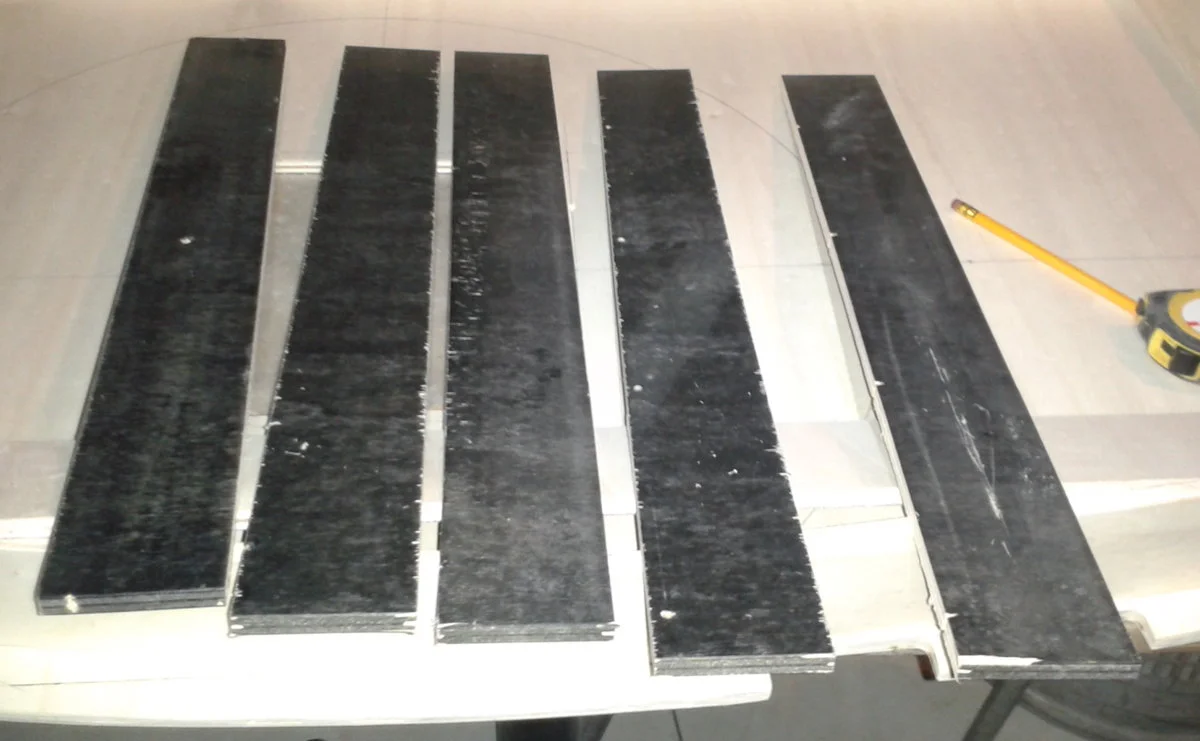

Fig.109 Listelli da 7 cm da cui ricaverò i divisori a misura.

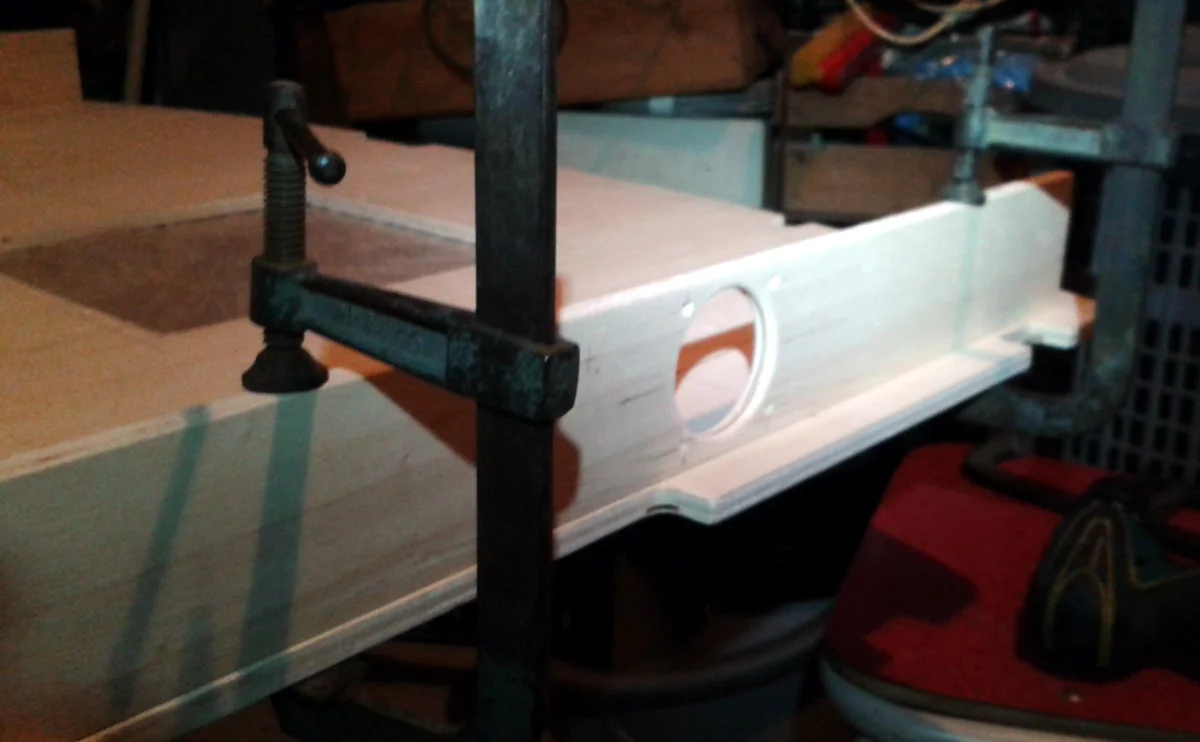

Fig.110 fissaggio con morsetti del divisorio longitudinale anteriore per la pre-foratura in posizione.

Fig.111 pre-foratura per le viti dal lato inferiore del box.

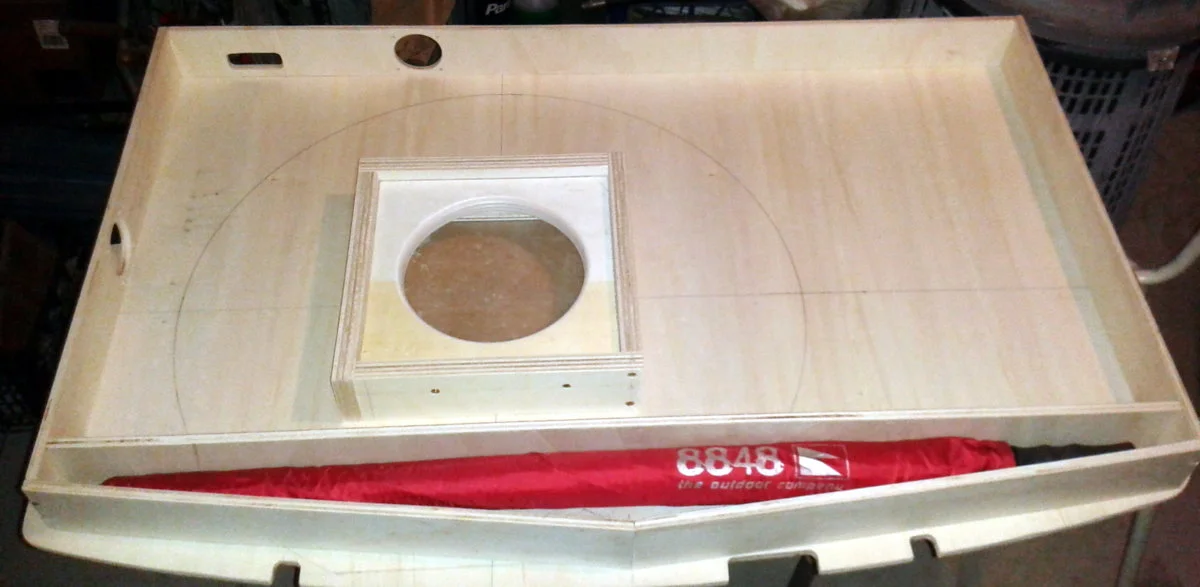

Fig.112 dopo aver fissato il divisorio in posizione con le sue viti, ecco la prova per vedere se l’ombrello (molto lungo) ci stia veramente.

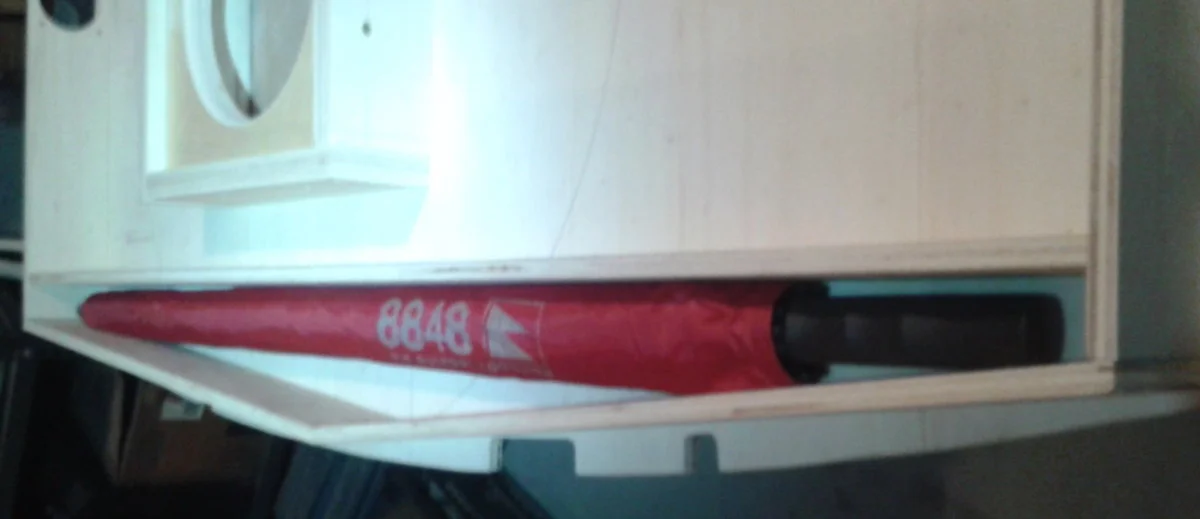

Fig. 113 NOTA: Come si può notare dalla foto, a causa dell’altezza del box di “soli” 7cm utili (contro i 9cm di igombro totale) ci stanno “solo” ombrelli senza manico ricurvo ovvero con impugnatura dritta, ma a favore c’è, che ci stanno ombrelli veramente lunghi (il mio è lungo più di 90cm).

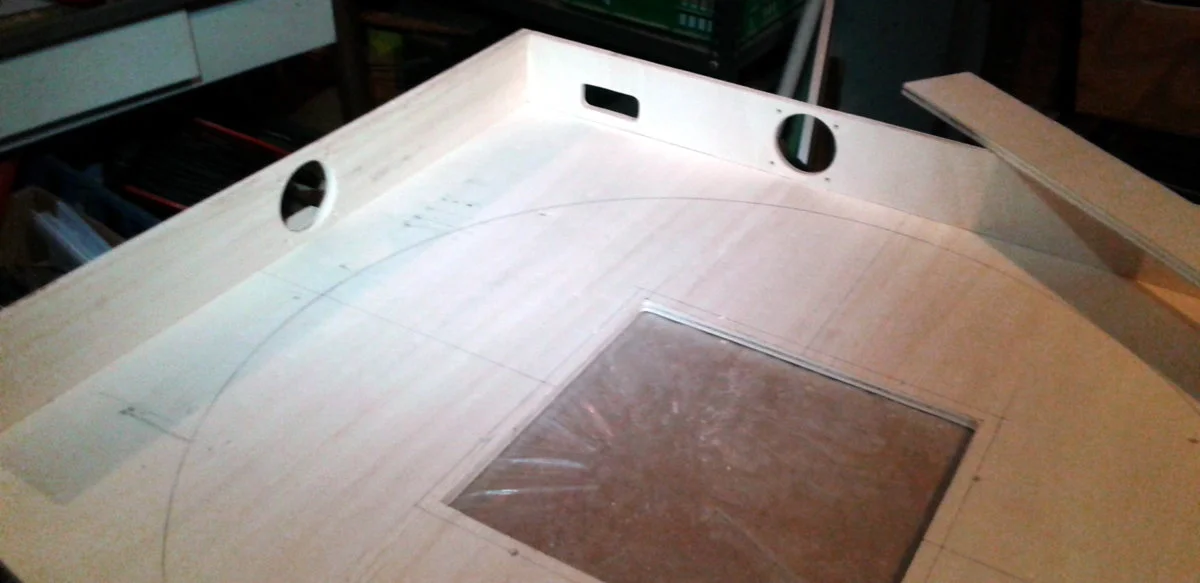

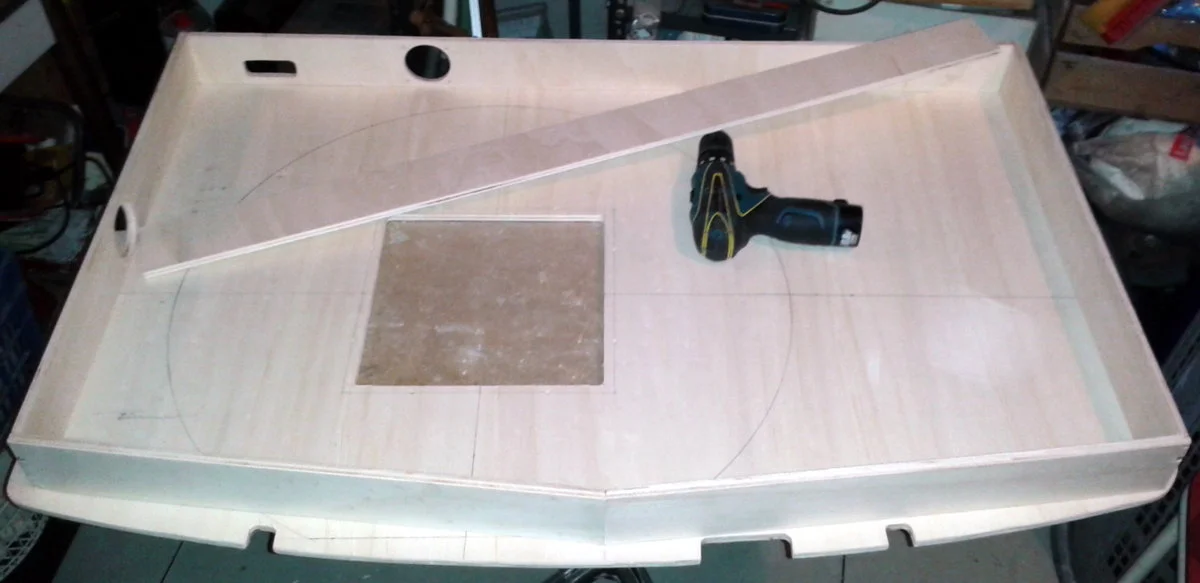

Fig.114 prima di tagliare e fissare in posizione gli altri divisori, vi mostro la finestra e il castello dalla parte inferiore del pannello, dove verrà fissato il Woofer.

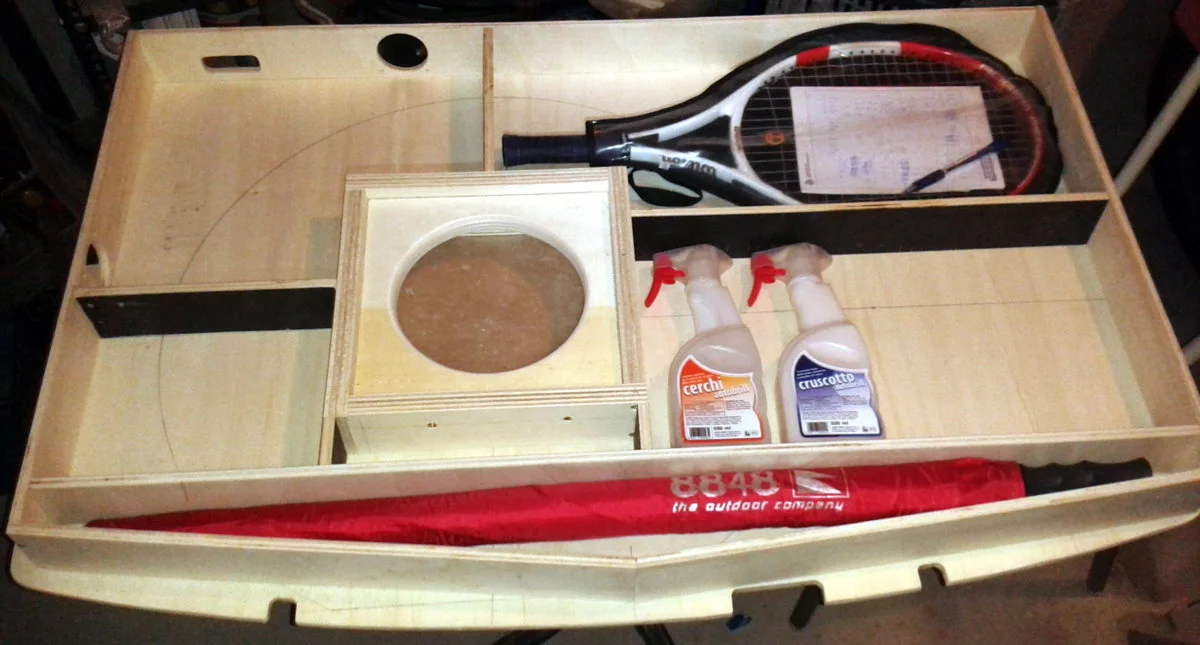

Fig.115 Misura di qua…taglia di là….fora di sù….fissa di giù….ed ecco il risultato della prova fisica degli ingombri…

Prossimo step…scegliere la soluzione ottimale per l’apertura pannello superiore….via di misure e disegni….
Alla prossima!!!



[Inziga72]

Dopo un'analisi del problema (apertura pannello superiore)....ecco alcuni disegni della soluzione scelta...

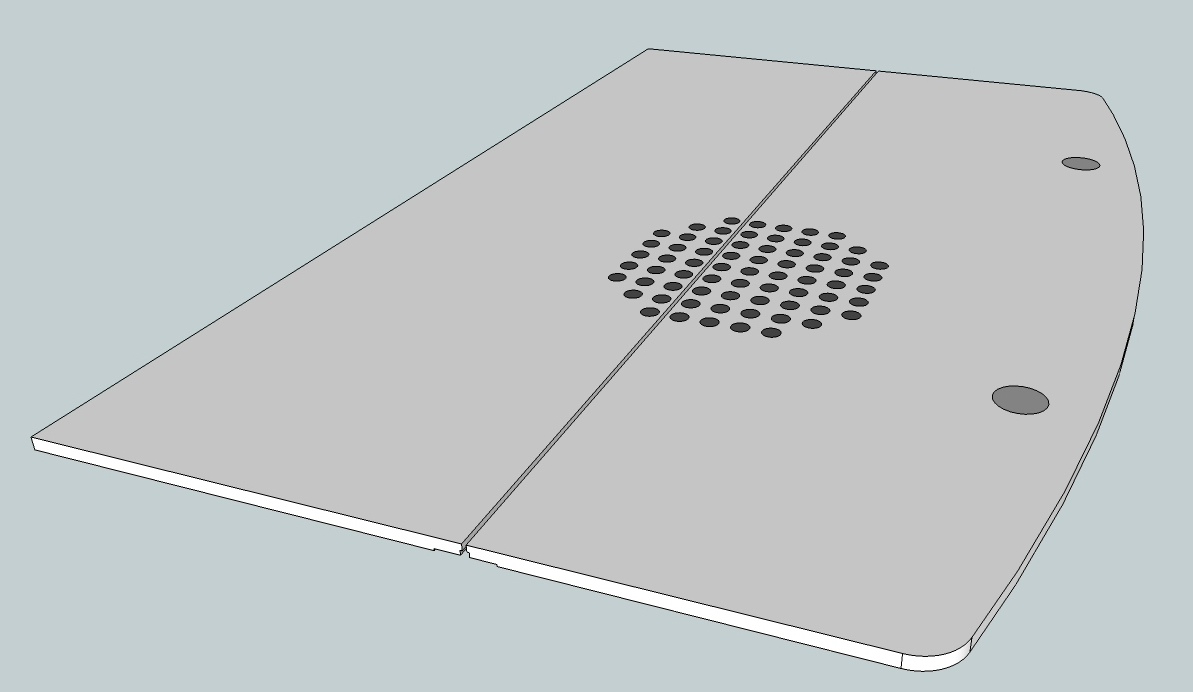

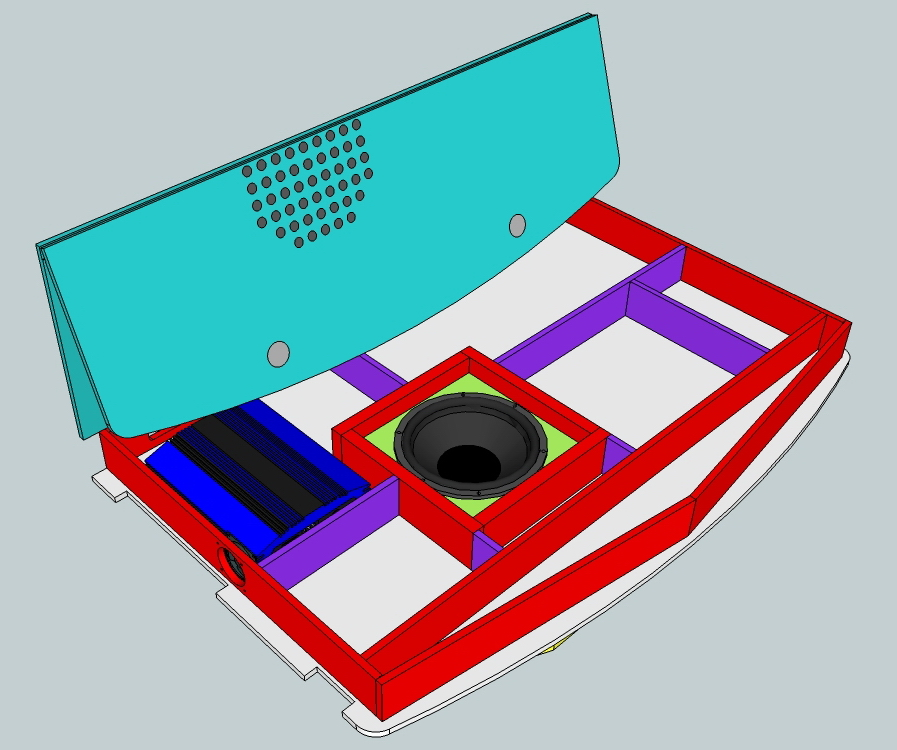

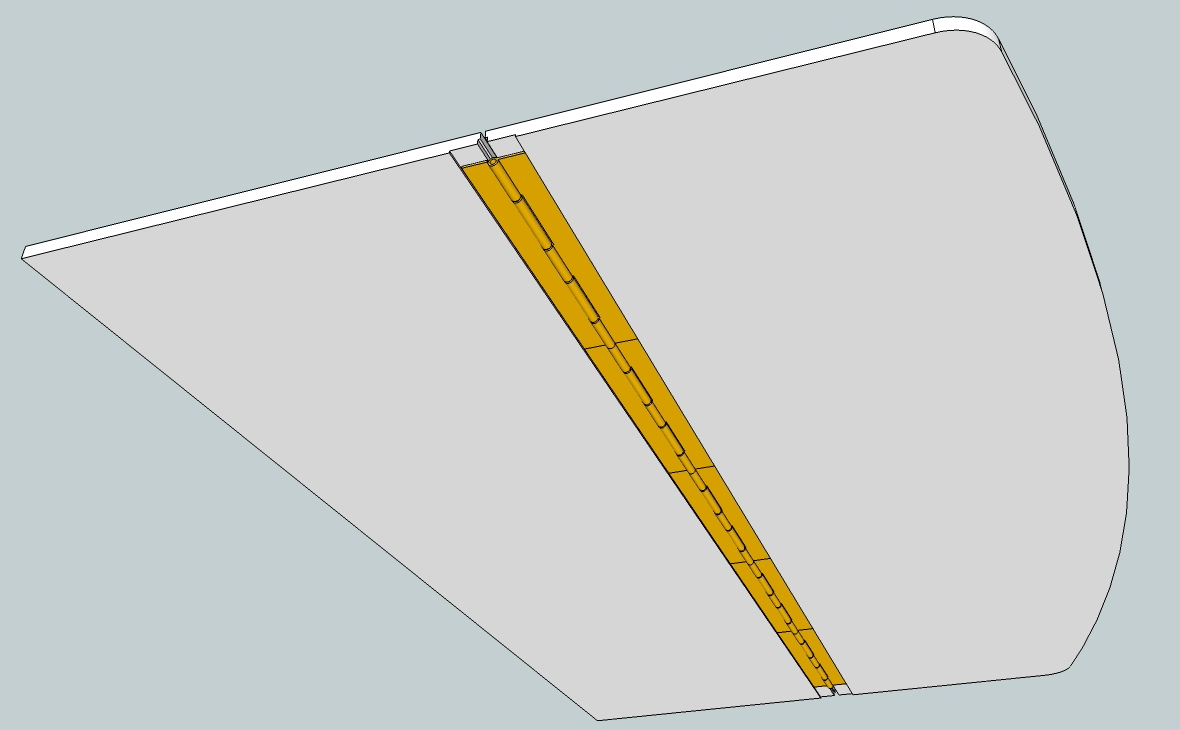

fig.116 divisione pannello superiore

fig.117 inserimento cerniera lato interno box

fig.118 vista d'insieme con il pannello superiore aperto a "libro"

Devo ancora stabilire bene dove sia meglio dividere il pannello per evitare interferenze con le sporgenze cappelliera e con il box sottostante.
To be Continued......



[Inziga72]

Ciao a tutti, approfittando del ponte lungo per pasqua, eccomi con un corposo aggiornamento delle attività in corso…

Dopo aver preso varie misure e ribaltato più volte il disegno a CAD…ho deciso di modificare gli interassi dei fori griglia in modo da avere il taglio longitudinale del pannello superiore che passasse tra due file degli stessi….per poi procedere con il taglio vero e proprio (caspita che bordello, a saperlo prima mi sarei fatto fare due mezzi pannelli a misura) e la foratura della griglia.

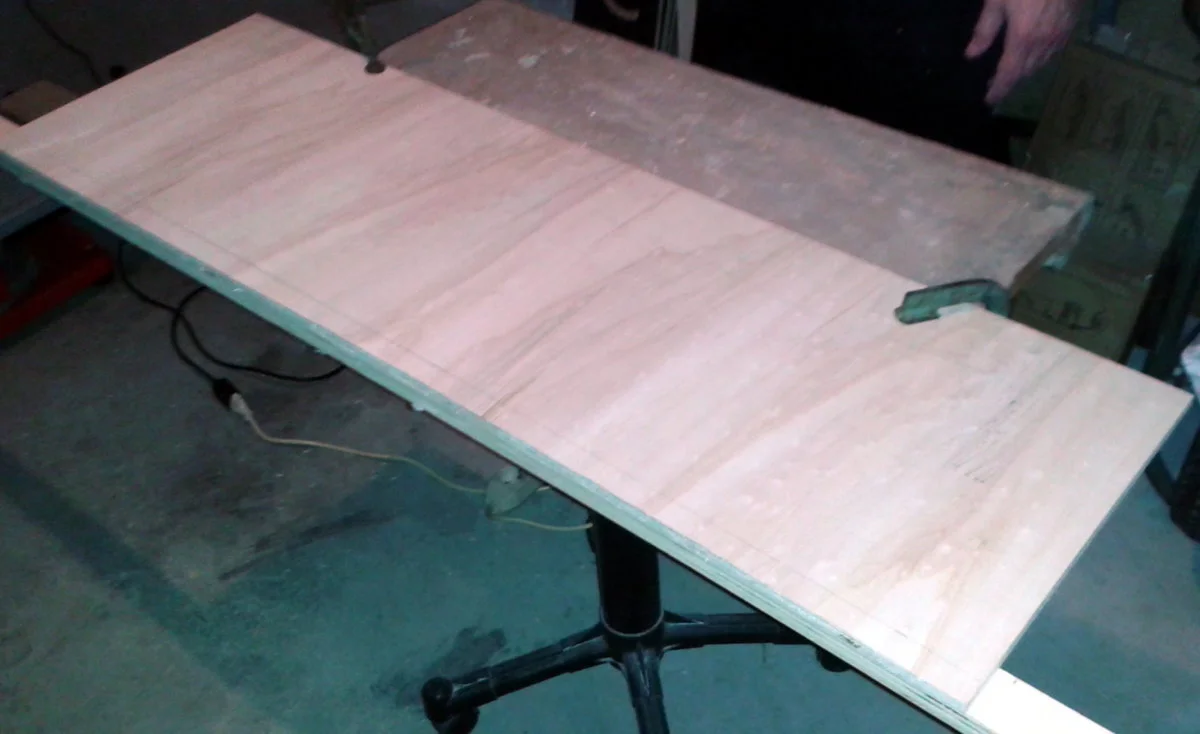

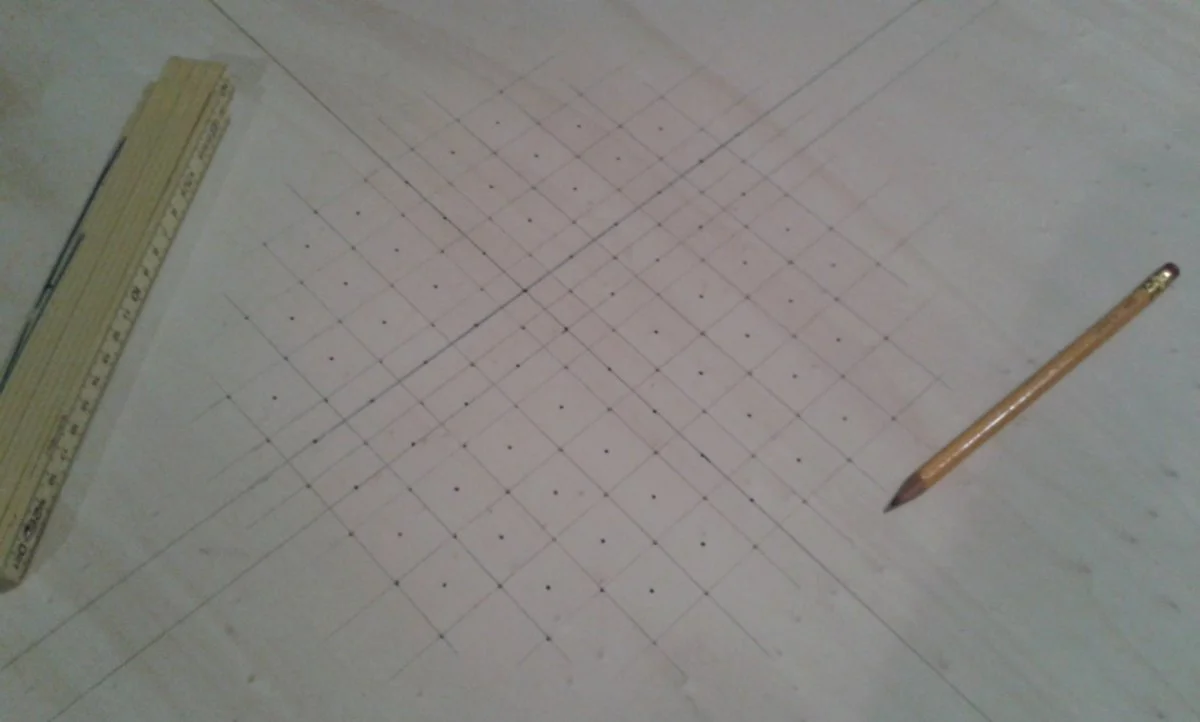

Fig.119 anche se sembra una scacchiera cinese, questa è la griglia di foratura (notare l’interasse in blu dove verrà realizzato il taglio longitudinale).

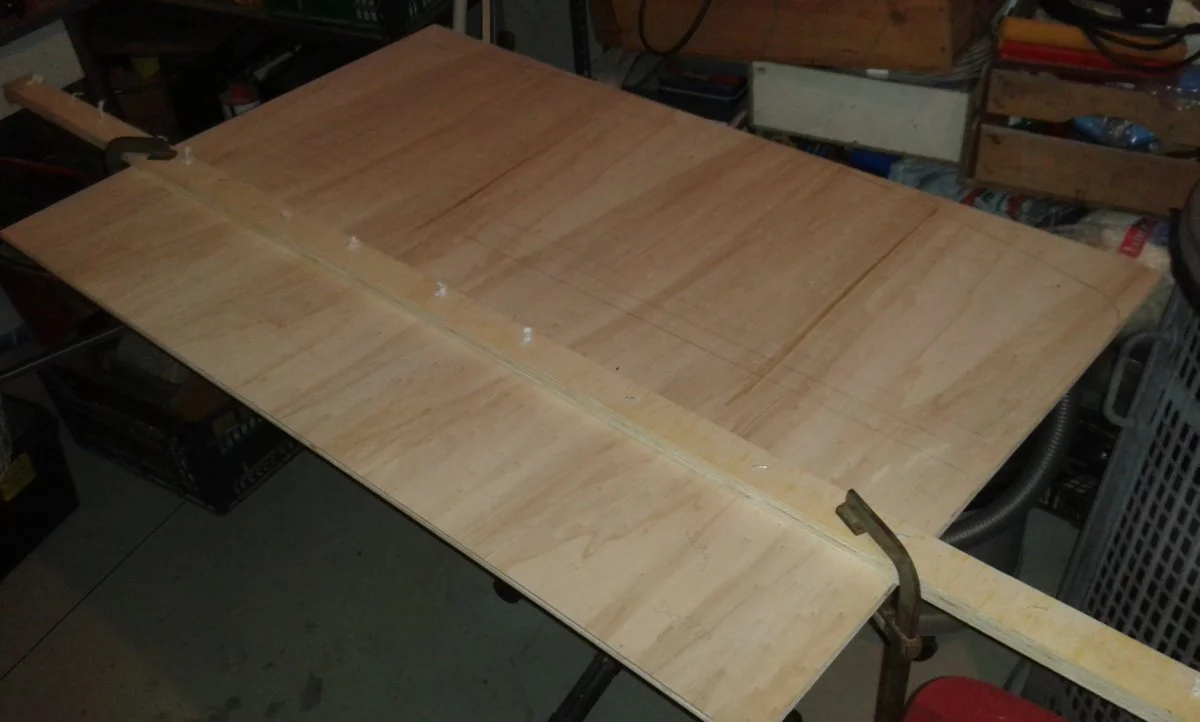

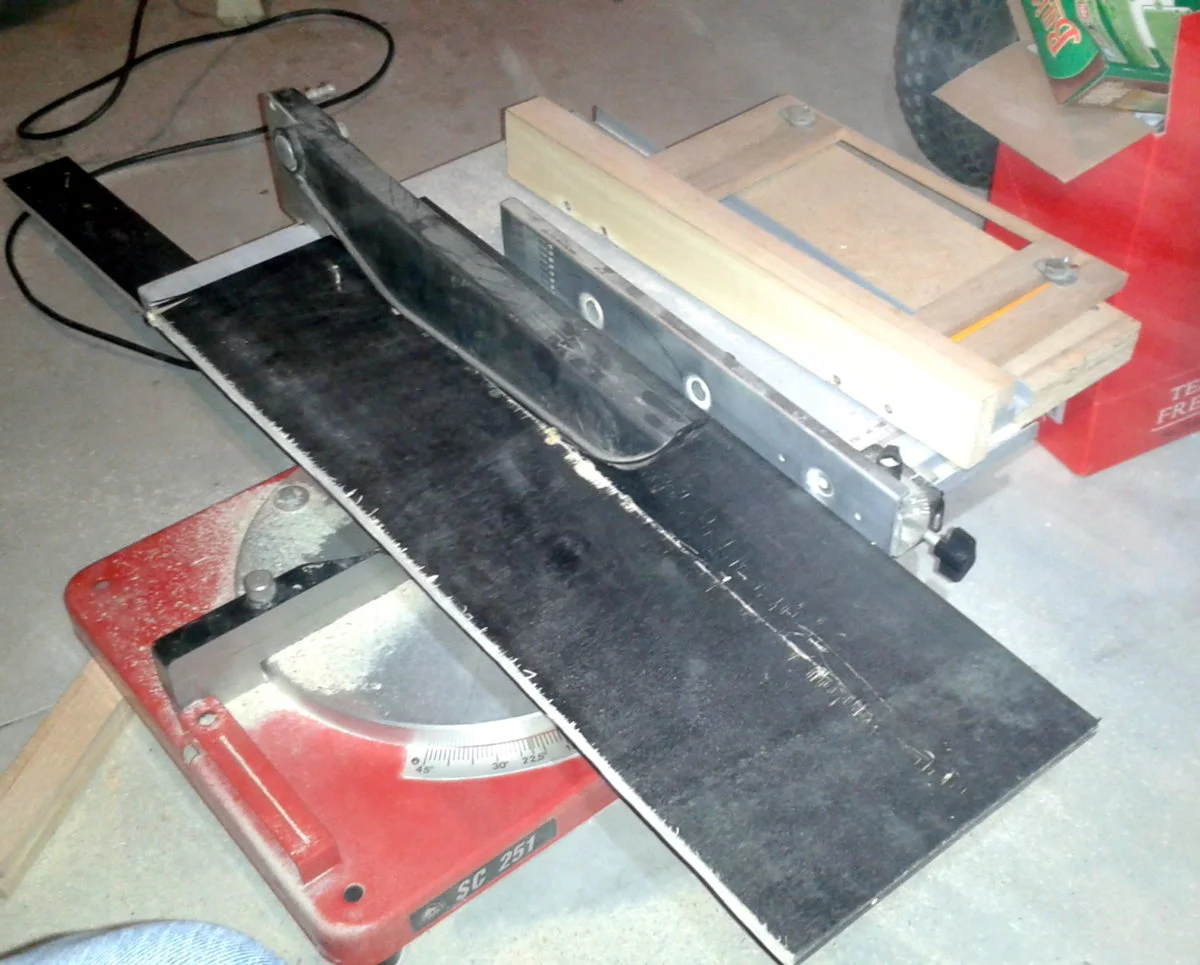

Fig.120 fissaggio della guida di taglio del pannello superiore con i morsetti.

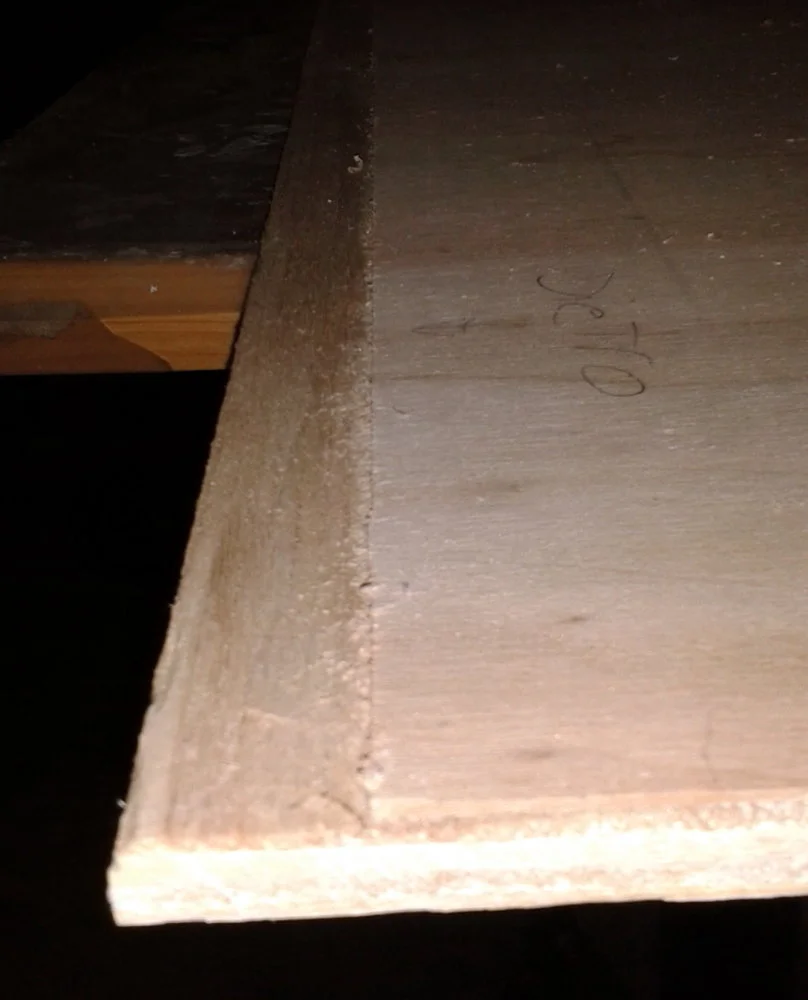

Fig.121 fissaggio della guida per la ripresa con la fresatrice , dopo il taglio (non propriamente pulito)

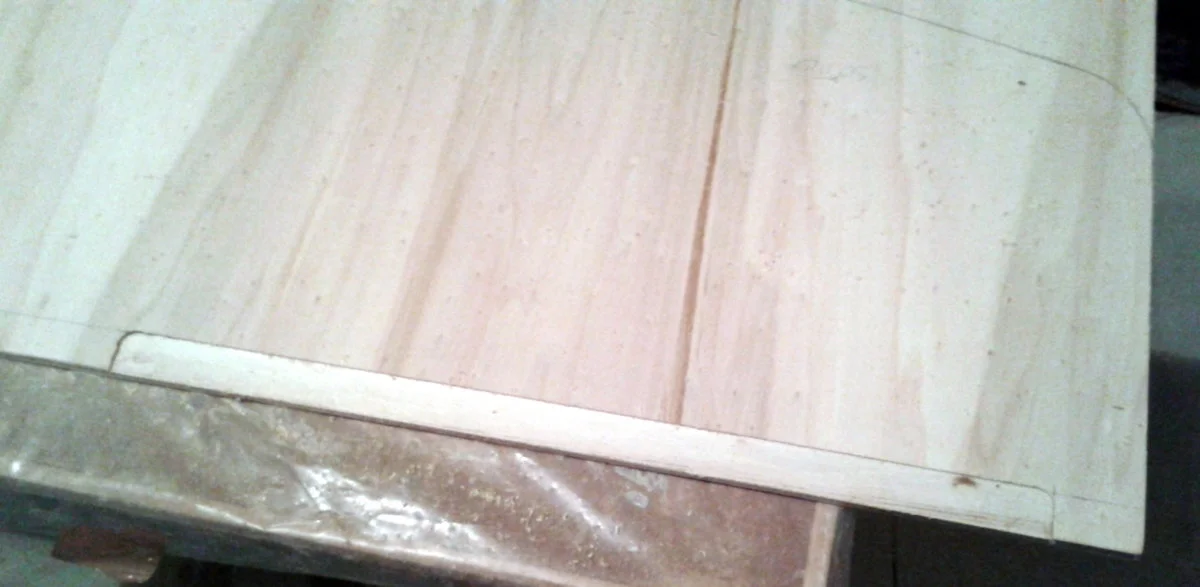

Fig.122 ripresa del profilo di taglio longitudinale con la fresatrice… per avere i semi-pannelli superiori che combaciassero alla perfezione.

Fig.123 dopo aver misurato lo spazio libero a destra e a sinistra del castello woofer ho posizionato la guida per creare gli scalini d’incasso per le cerniere di congiunzione dei semi-pannelli.

Fig.124 scalino per cerniera di Destra (media lunghezza)

Fig.125 scalino per la cerniera di sinistra (corta)

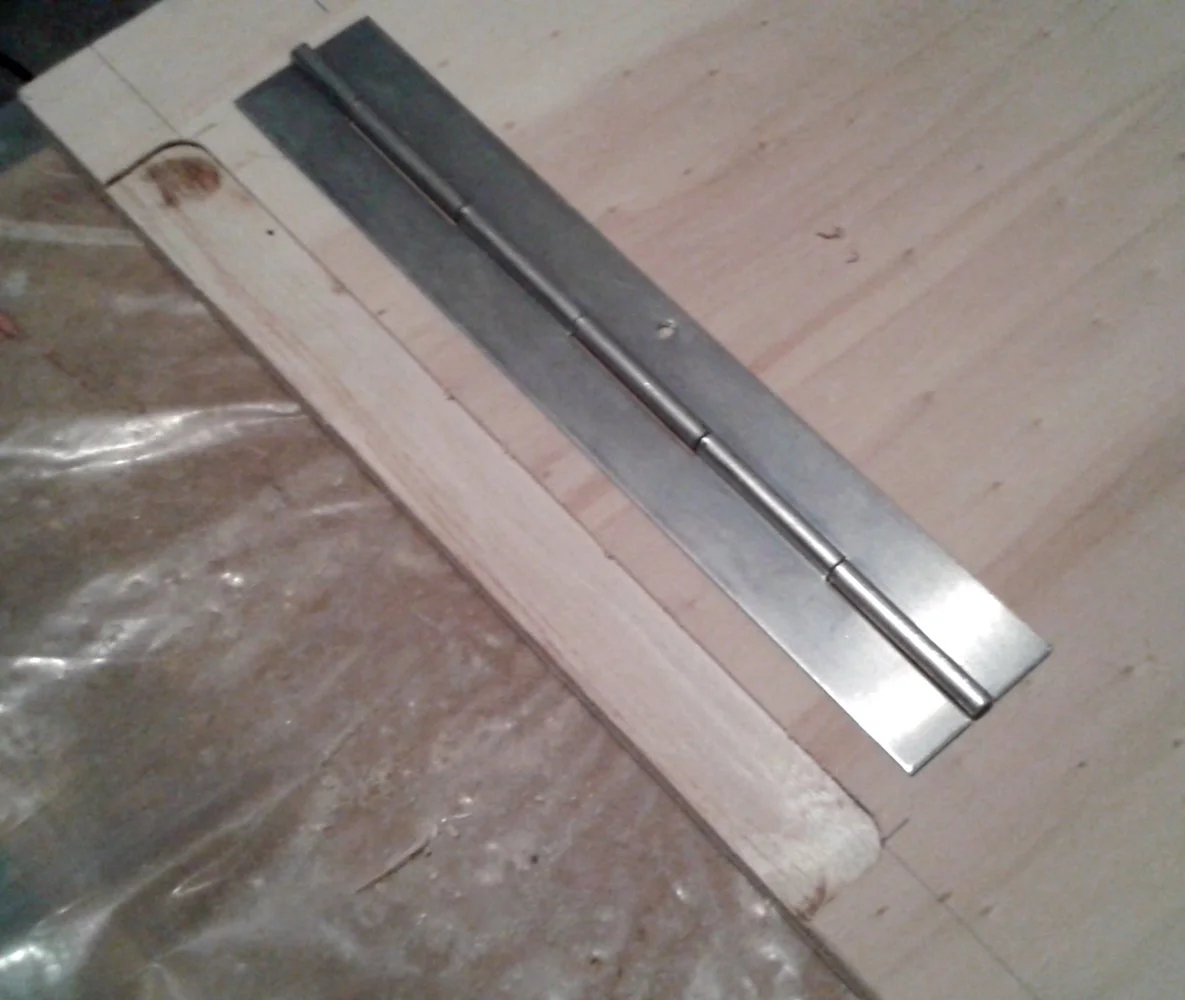

Fig.126 cerniera corta in posizione dentro il suo incasso.

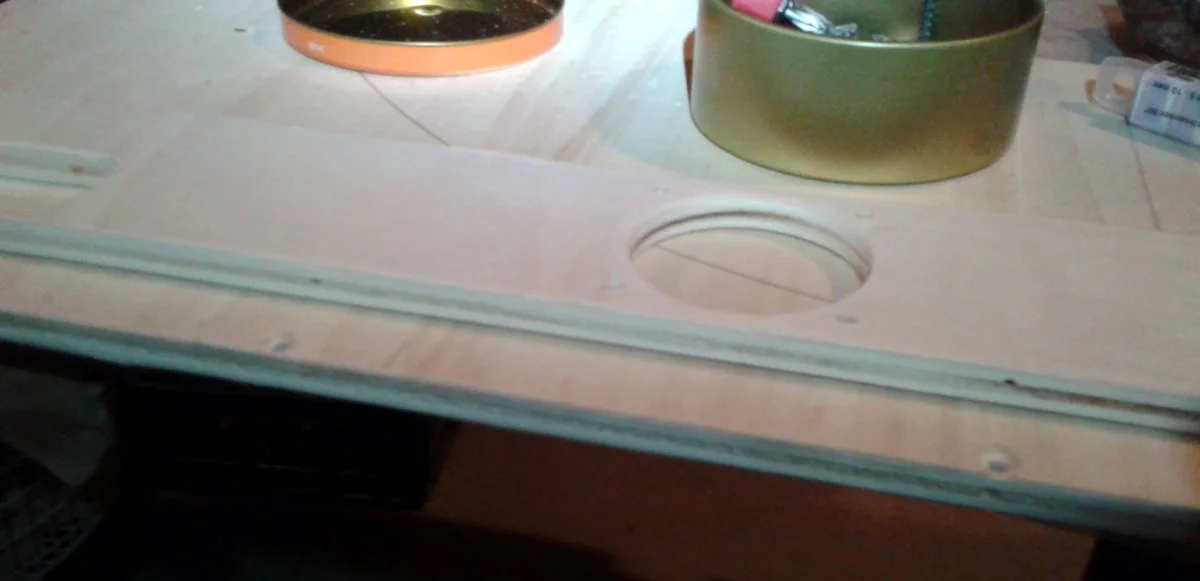

Fig.127 scalino per cerniera posteriore (di giunzione tra il pannello superiore e il box.

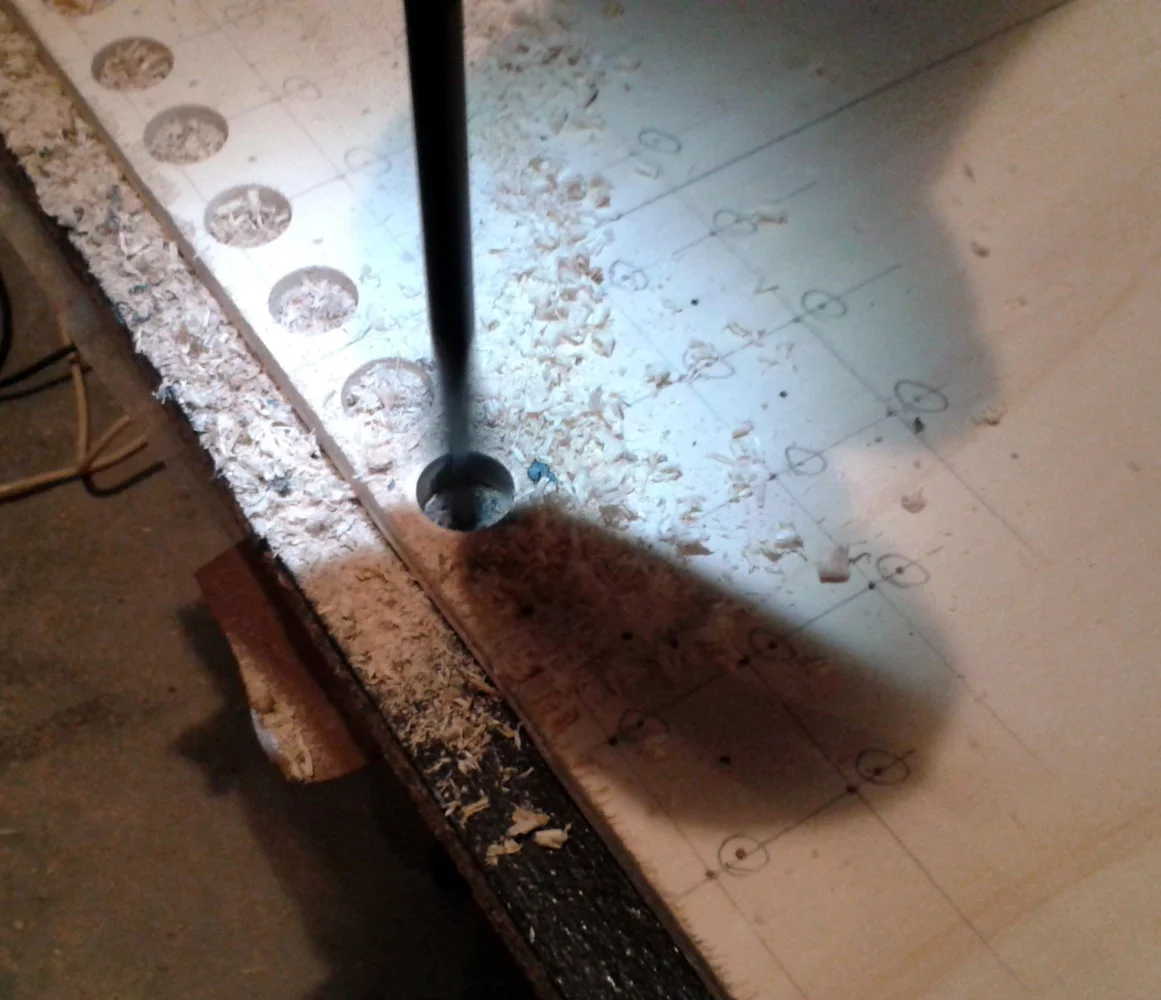

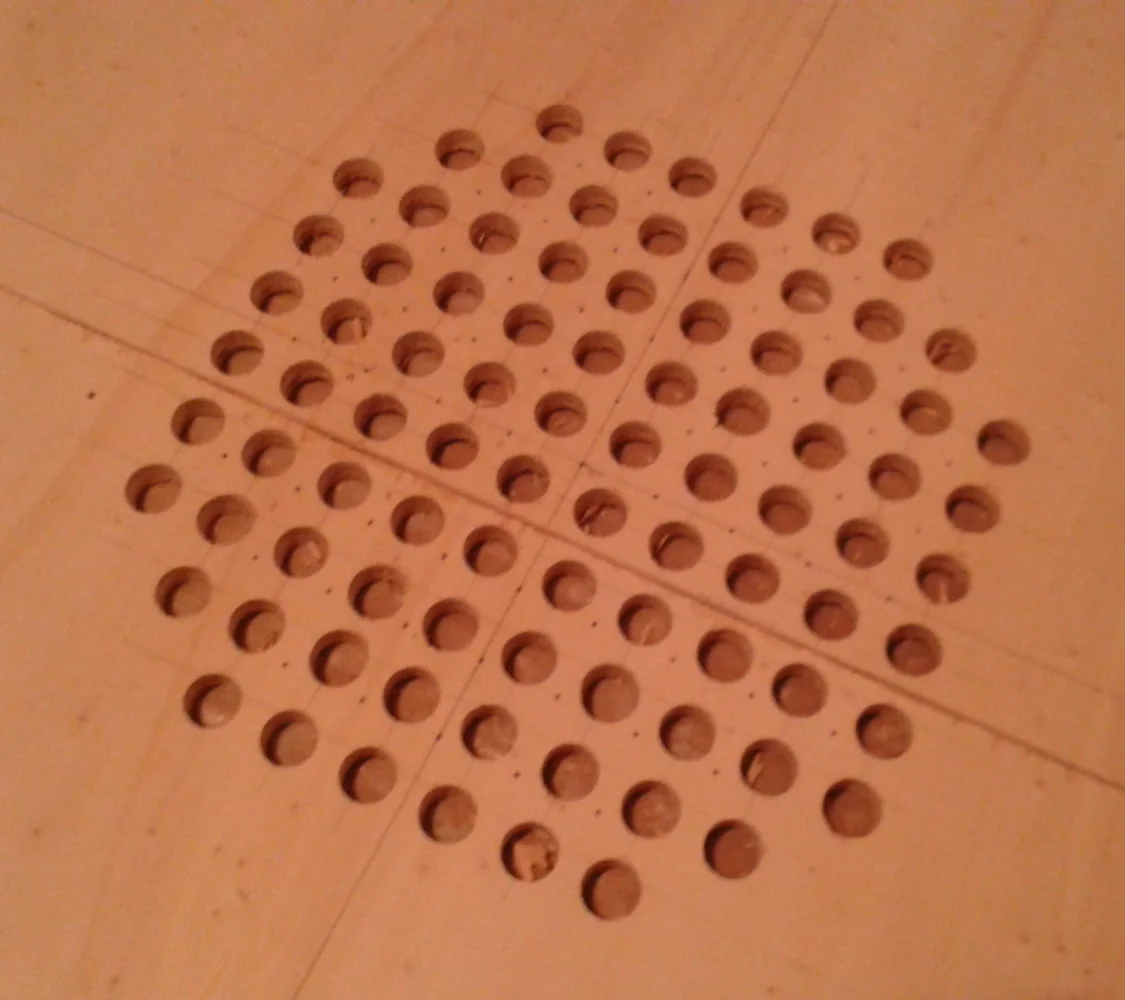

Fig.128 foratura dei semi-pannelli superiori (con punta da legno di Ø16mm) per la griglia subwoofer.

........end part 1 of 3.....



[Inziga72]

…..Start part 2 of 3…..

Fig.129 svasatura dei fori per eliminare le bave di legno intorno ai bordi.

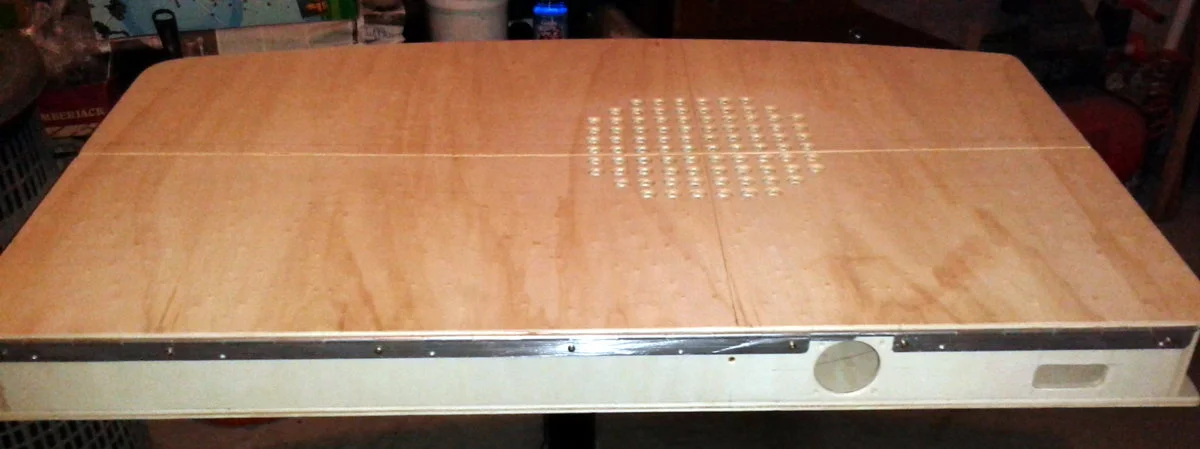

Fig.130 ecco come si presenta la griglia completa , con i due semi-pannelli affiancati.

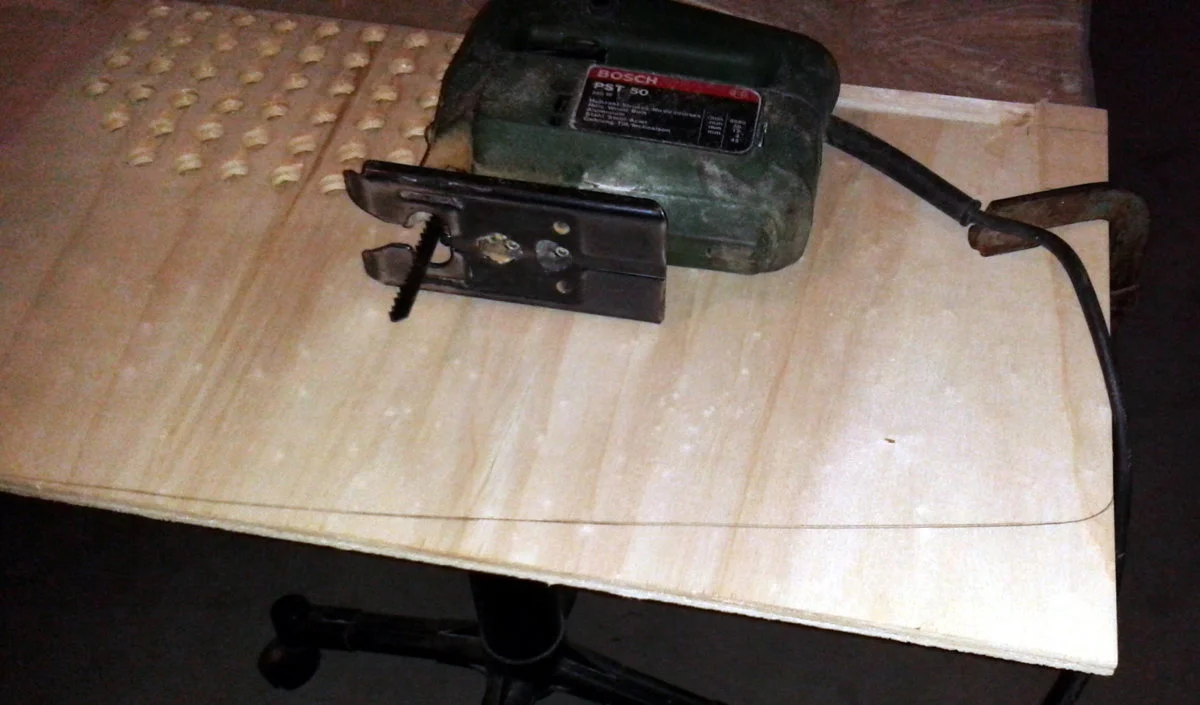

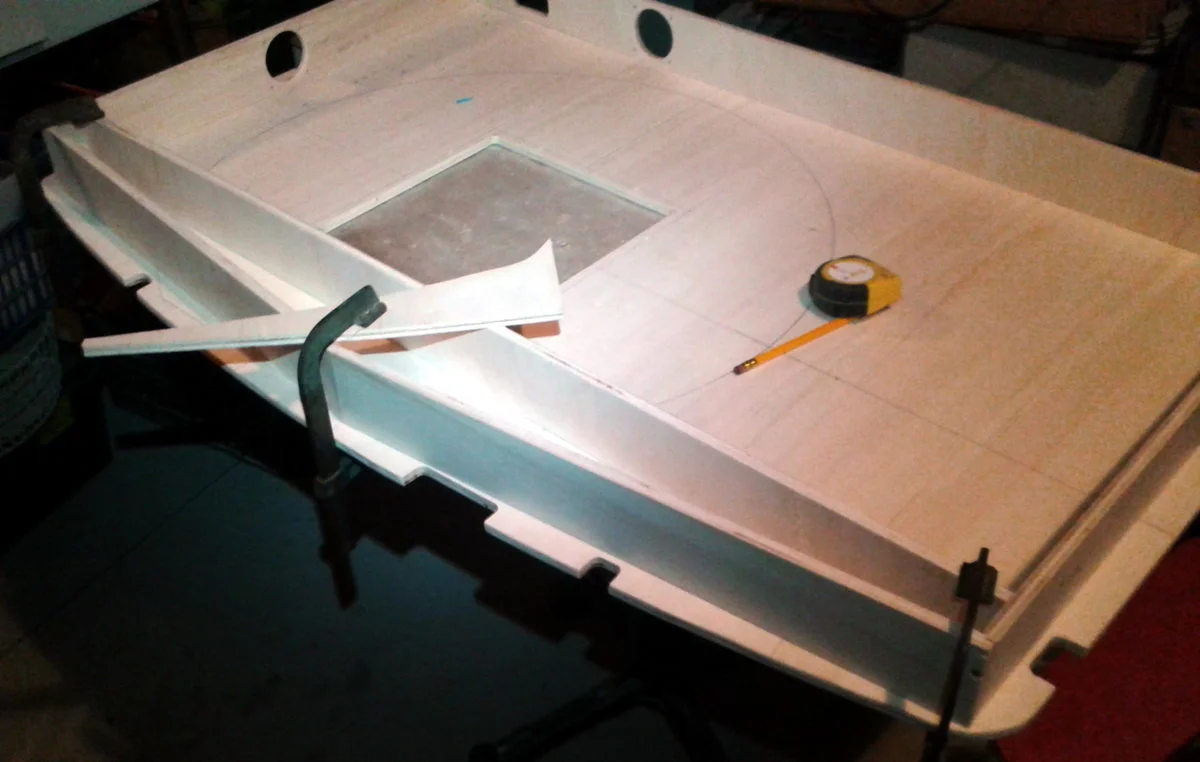

Fig.131 ora è arrivato il momento di sagomare il pannello superiore con la raggiatura del baule (lavorazione con il seghetto alternativo).

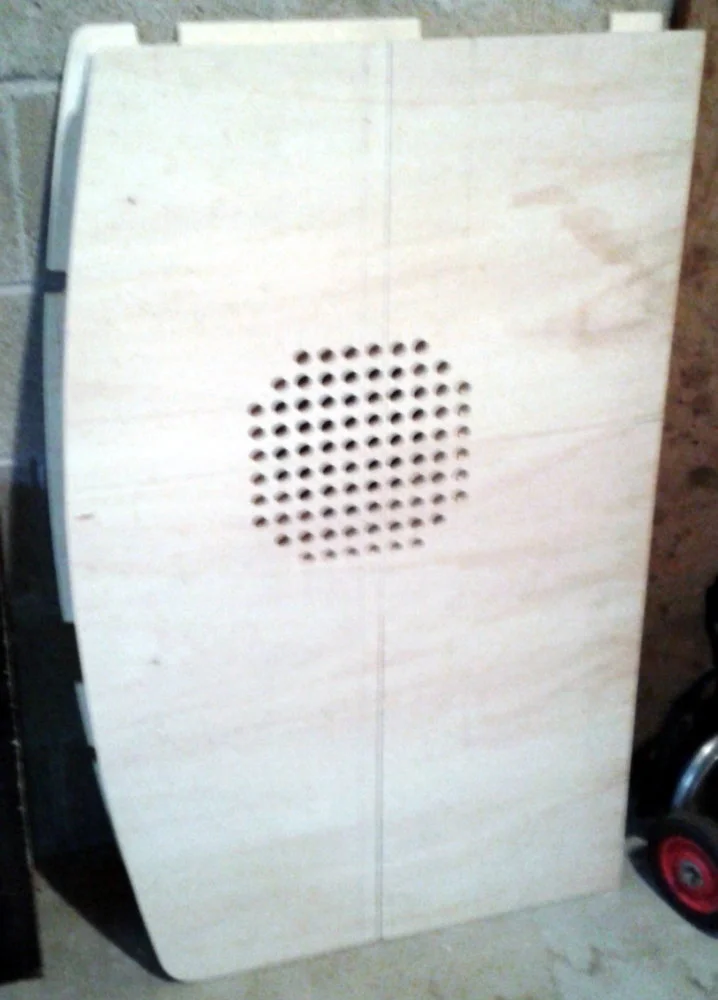

Fig.132 pannelli forati, sagomati e fatti combaciare (senza fissarli).

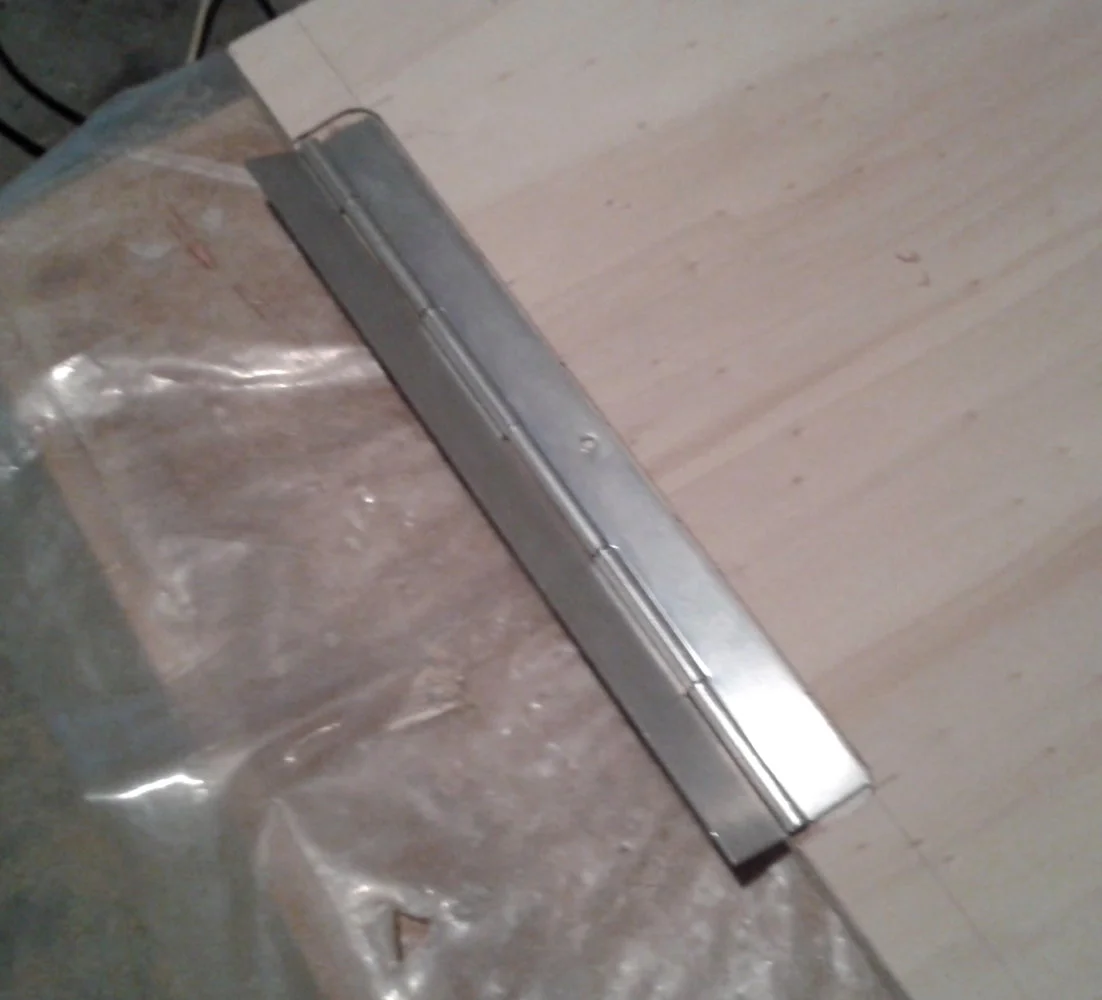

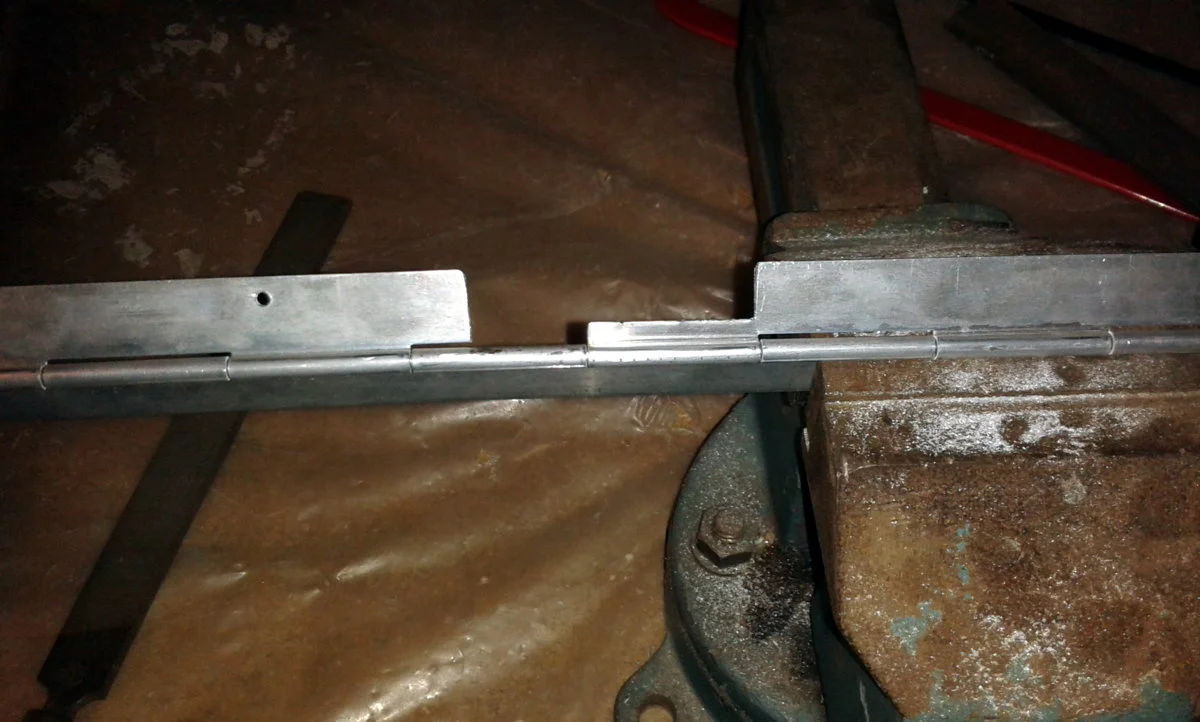

Fig.133 accantonato momentaneamente il pannello superiore….mi sono dedicato al taglio e sagomatura delle cerniere….ecco la sagomatura della cerniera posteriore (lunga) per non farla interferire con le viti e la griglia della ventola.

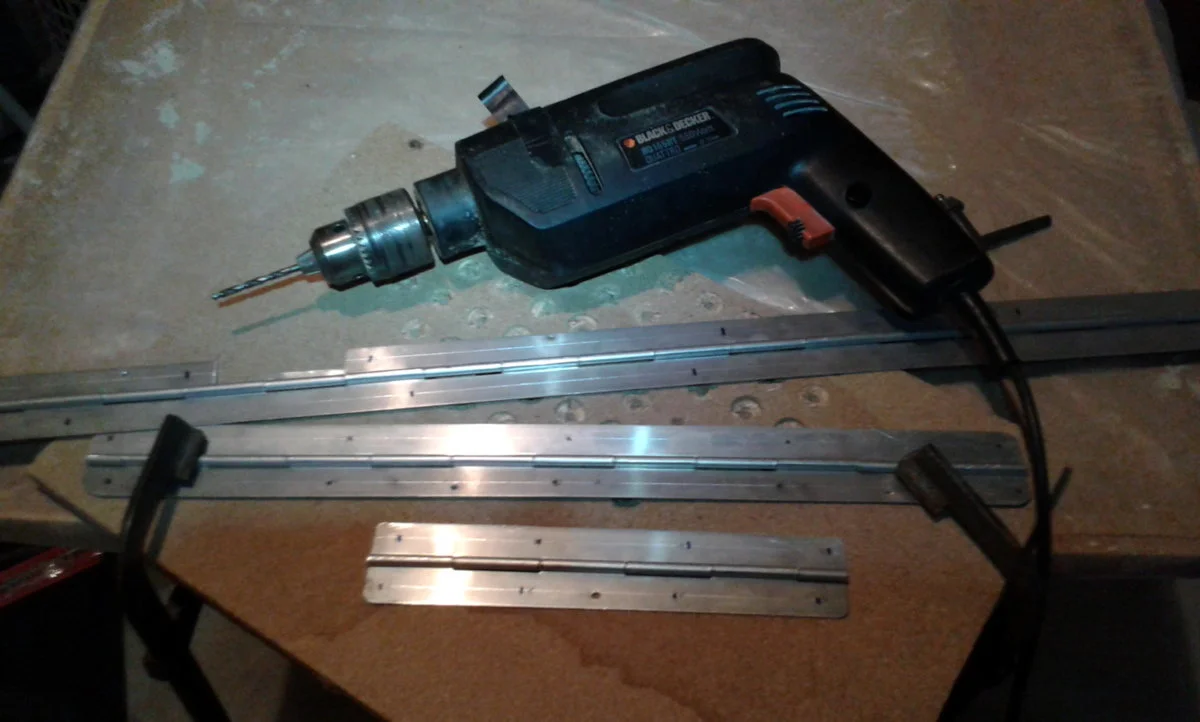

Fig.134 tracciatura dei fori per le viti di fissaggio delle cerniere (corta-media-lunga)

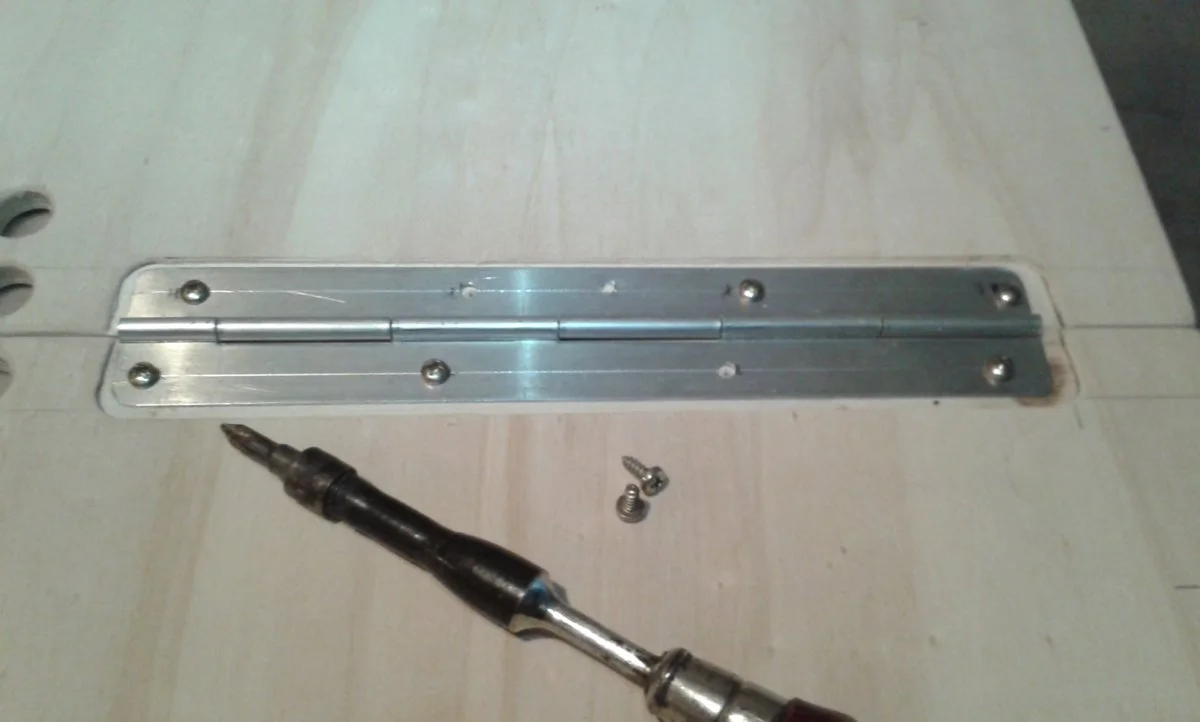

Fig.135 prova di fissaggio cerniera media (posizionata a destra, tra i semi-pannelli)

Fig.136 prova di fissaggio cerniera corta (posizionata a sinistra, tra i semi-pannelli)

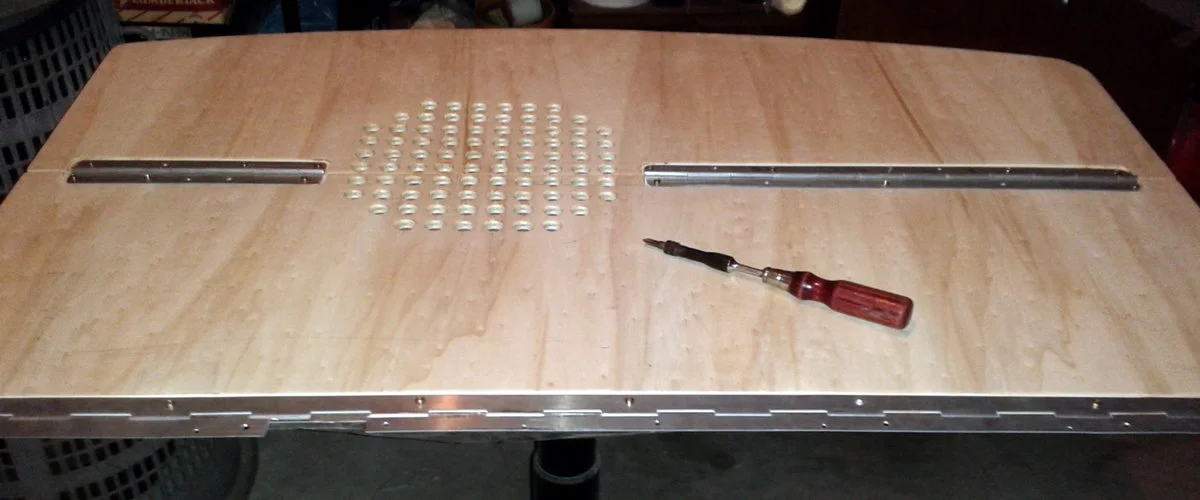

Fig.137 finalmente…. i due semi-pannelli si aprono senza problemi!!!

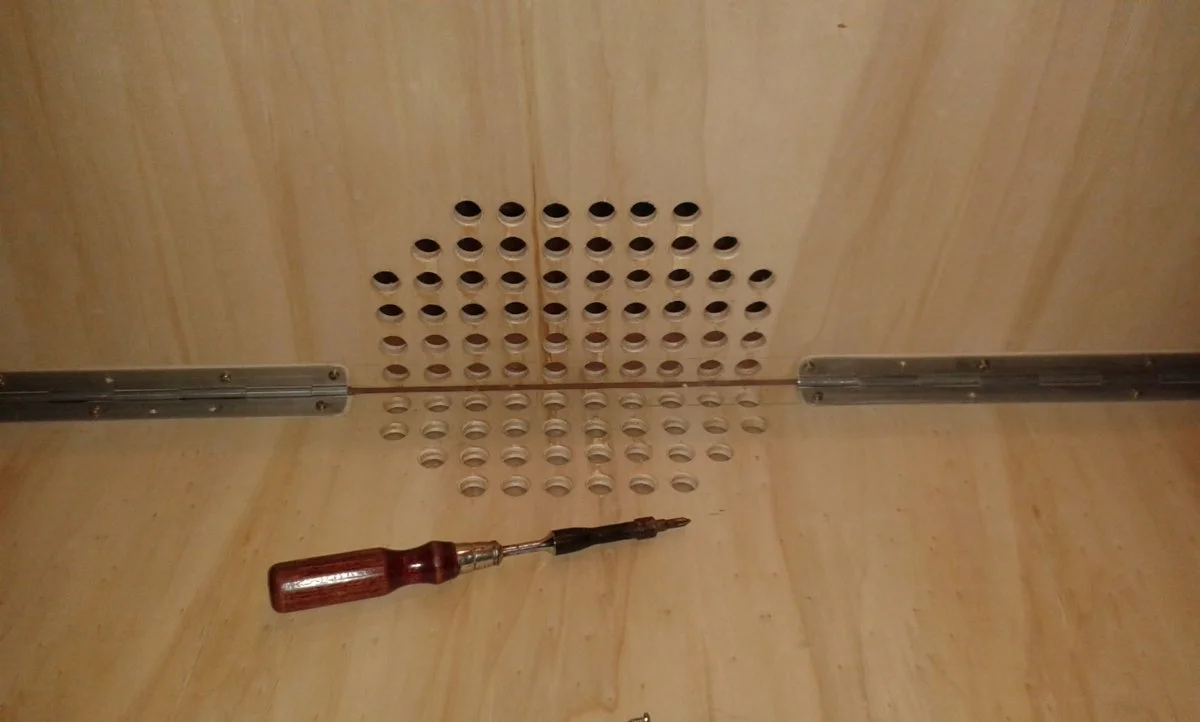

Fig.138 vista centrale…. Le due cerniere lasciano il posto alla foratura per non ostacolare il suono.

……End part 2 of 3……



[Inziga72]

…..Start part 3 of 3…..

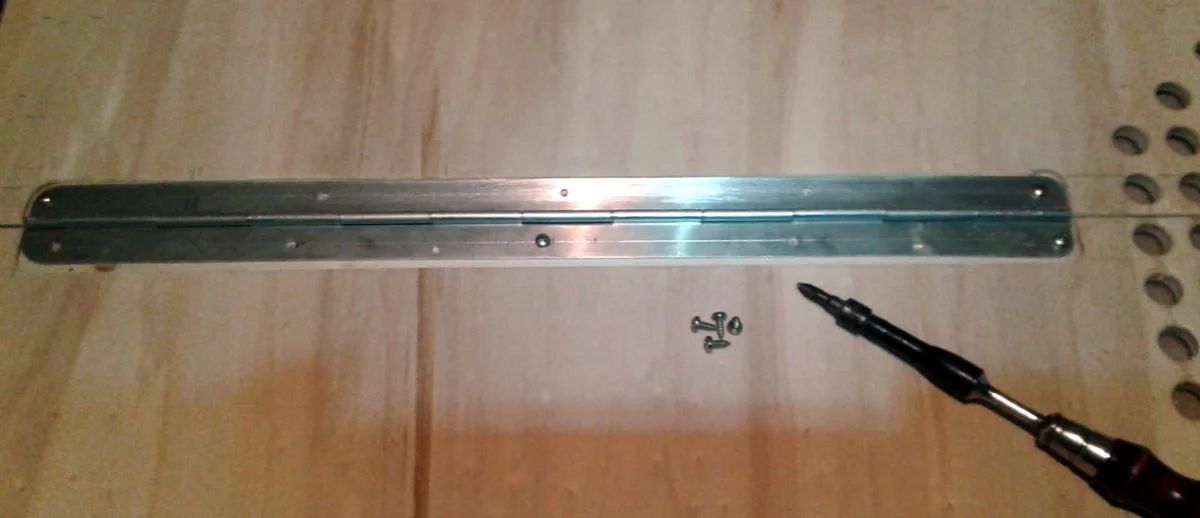

Fig.139 cerniere aperte, viste dall’esterno del pannello.

Fig.140 fissagiio della cerniera lunga alla parte posteriore del pannello superiore.

Fig.141 fissaggio del pannello superiore (tramite cerniera) al Box.

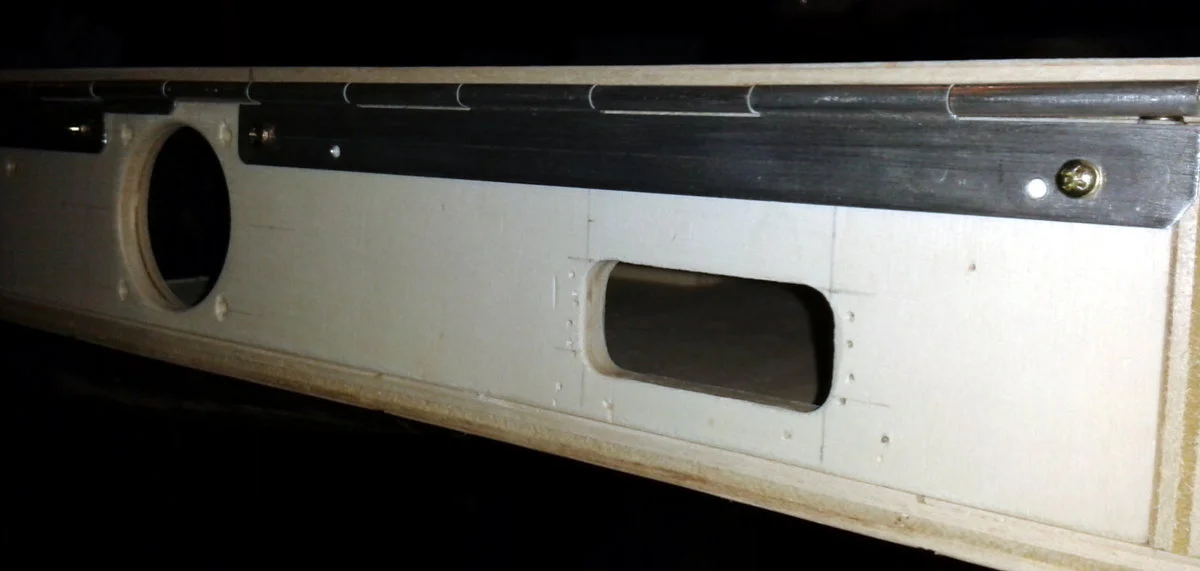

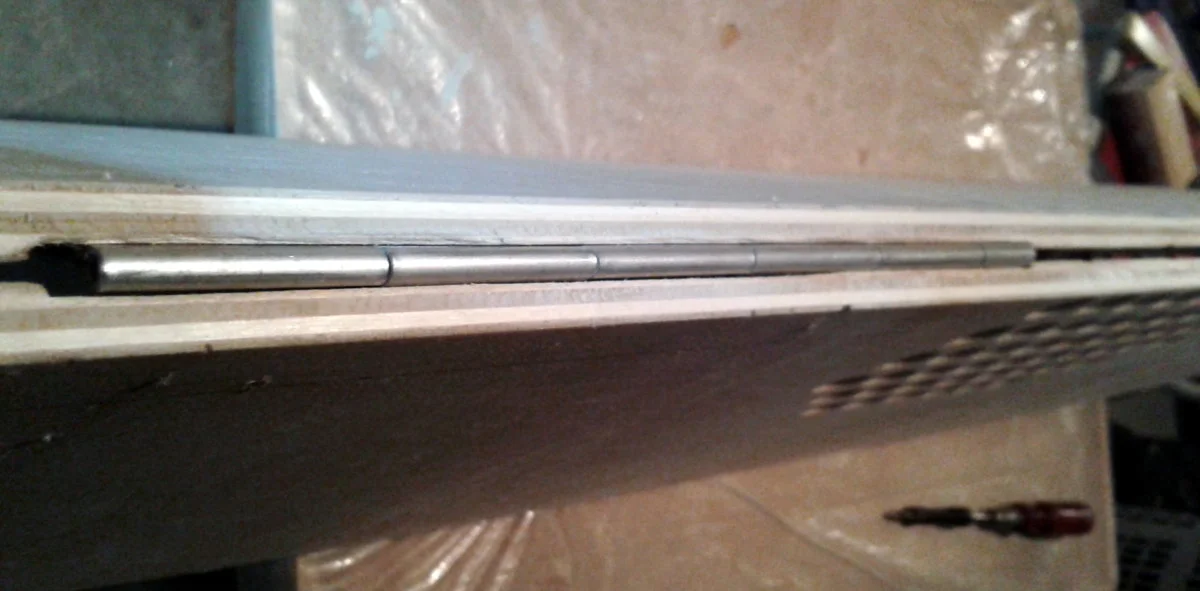

Fig.142 particolare della cerniera e della sua sagomatura per la ventola di raffreddamento posteriore.

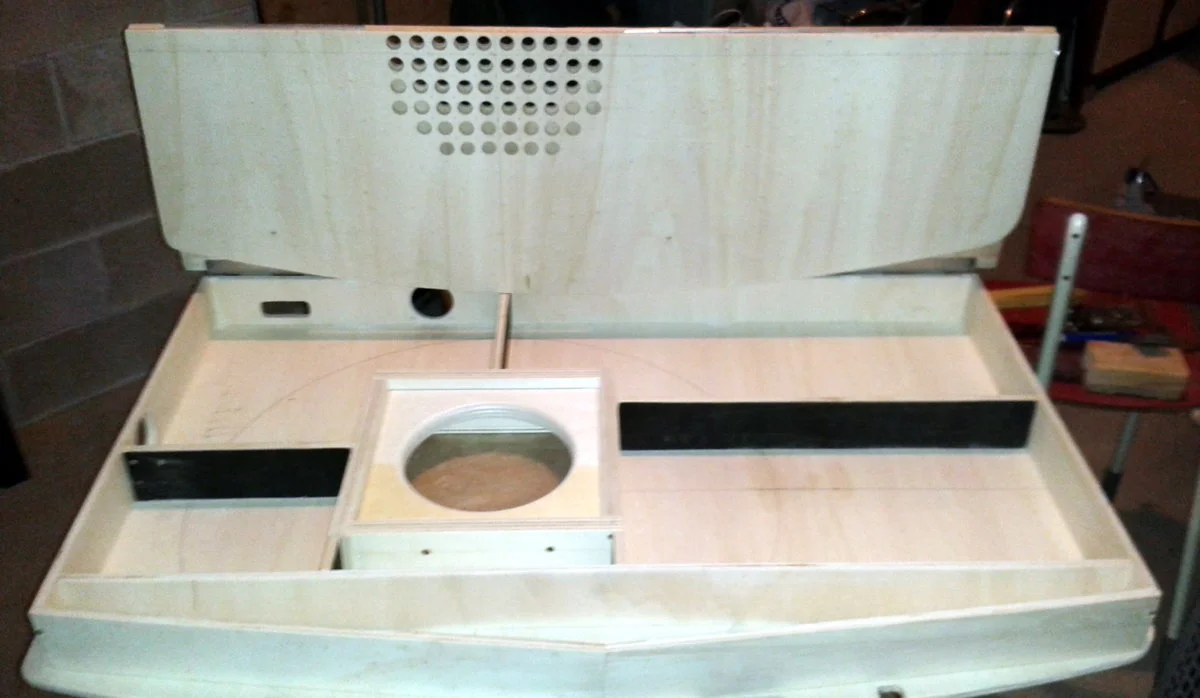

Fig.143 ……Il box….e il suo “Coperchio”….finalmente insieme! Con il sistema di apertura a libro il pannello superiore rimane aperto da solo.

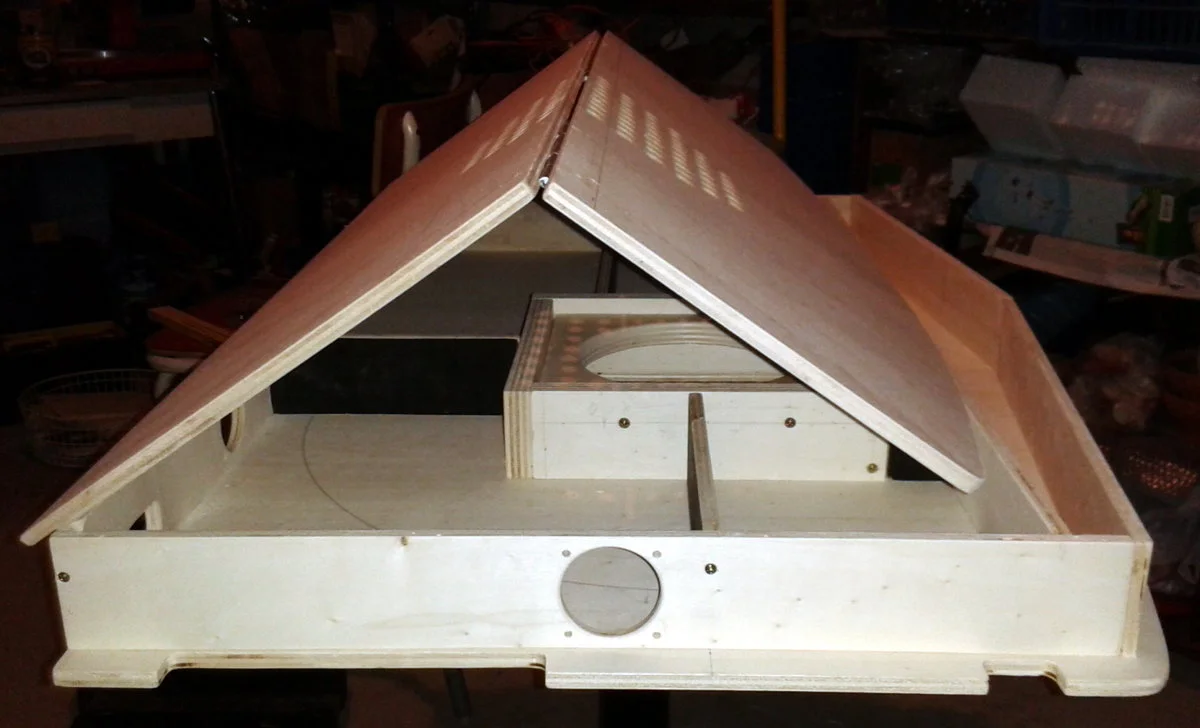

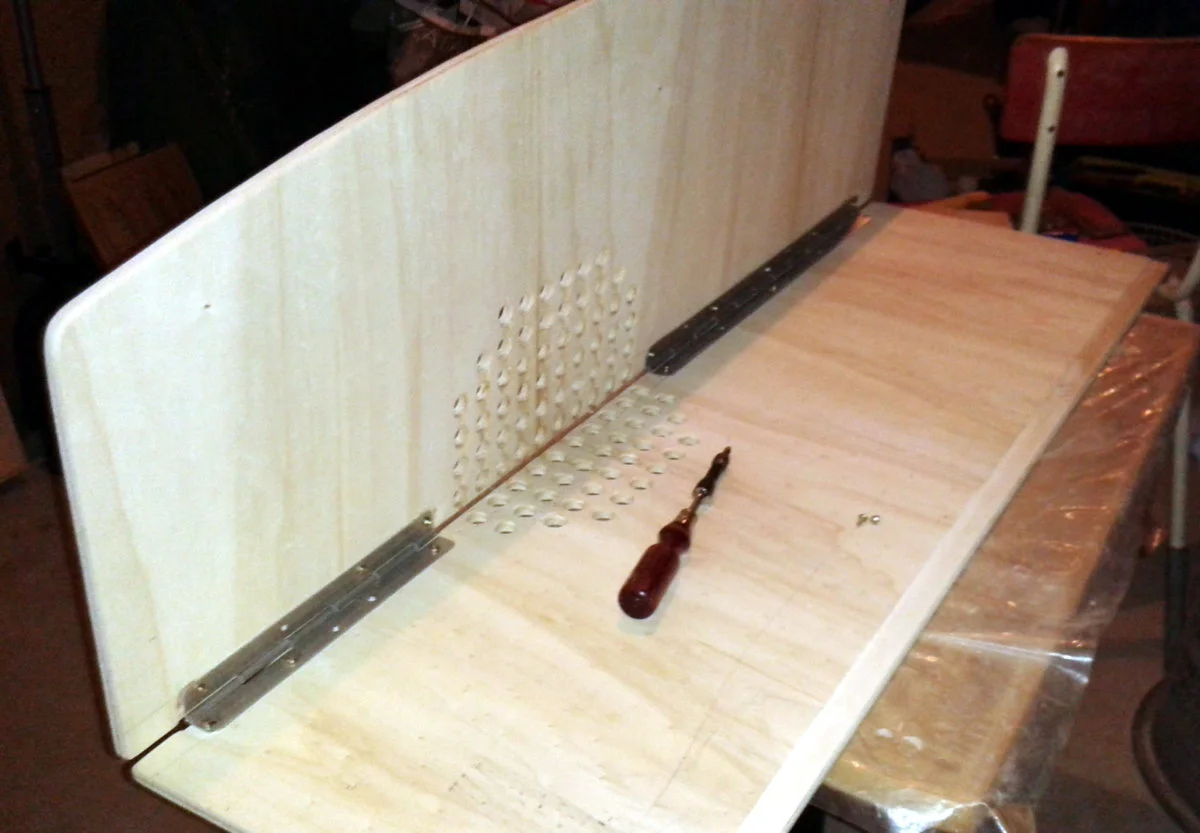

Fig.144 …..vista laterale per mostrare com’è il funzionamento dell’apertura a libro.

Ora rimane da provare il tutto nell’auto per verificare gli ingombri (operazione che non ho eseguito per mancanza di tempo) e poi potrò dedicarmi al prossimo step… realizzare la vasca in fibra di vetro per il subwoofer.
End part 3 of 3…..



[giola89]

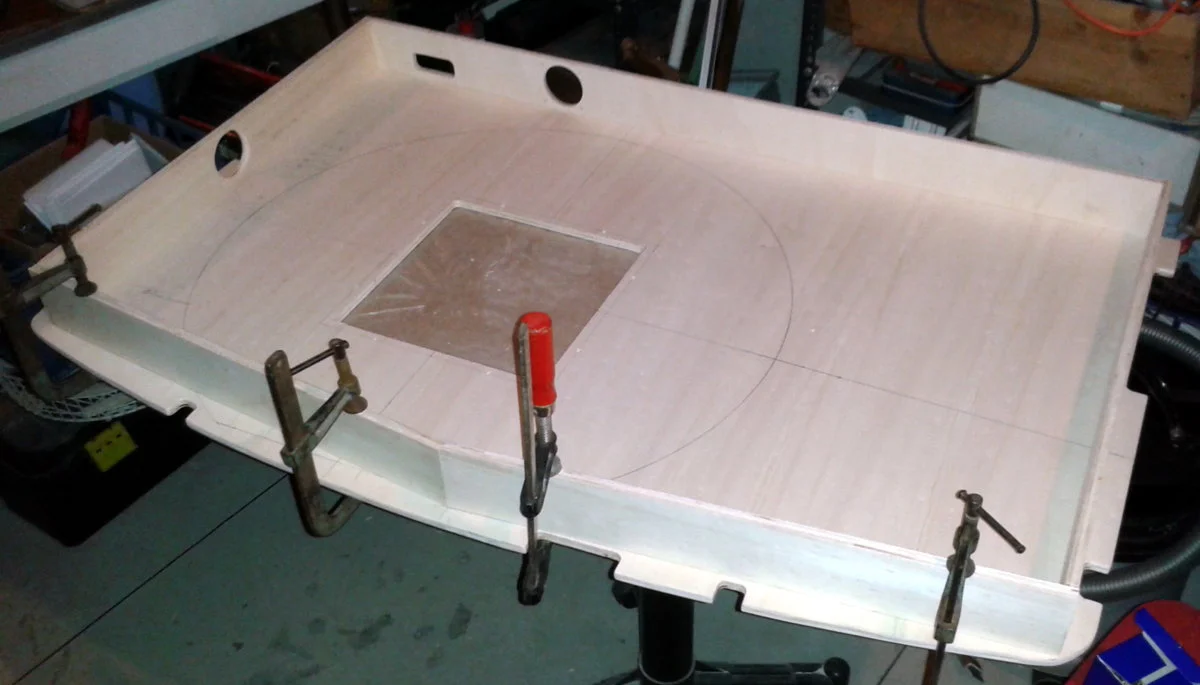

Grande! bellissimo lavoro



[Inziga72]

Con una mezz'oretta di tempo ho iniziato a rivestire la dima di cartone della vasca subwoofer....
in attesa del sole (visto che il lavoro va fatto all'aperto).

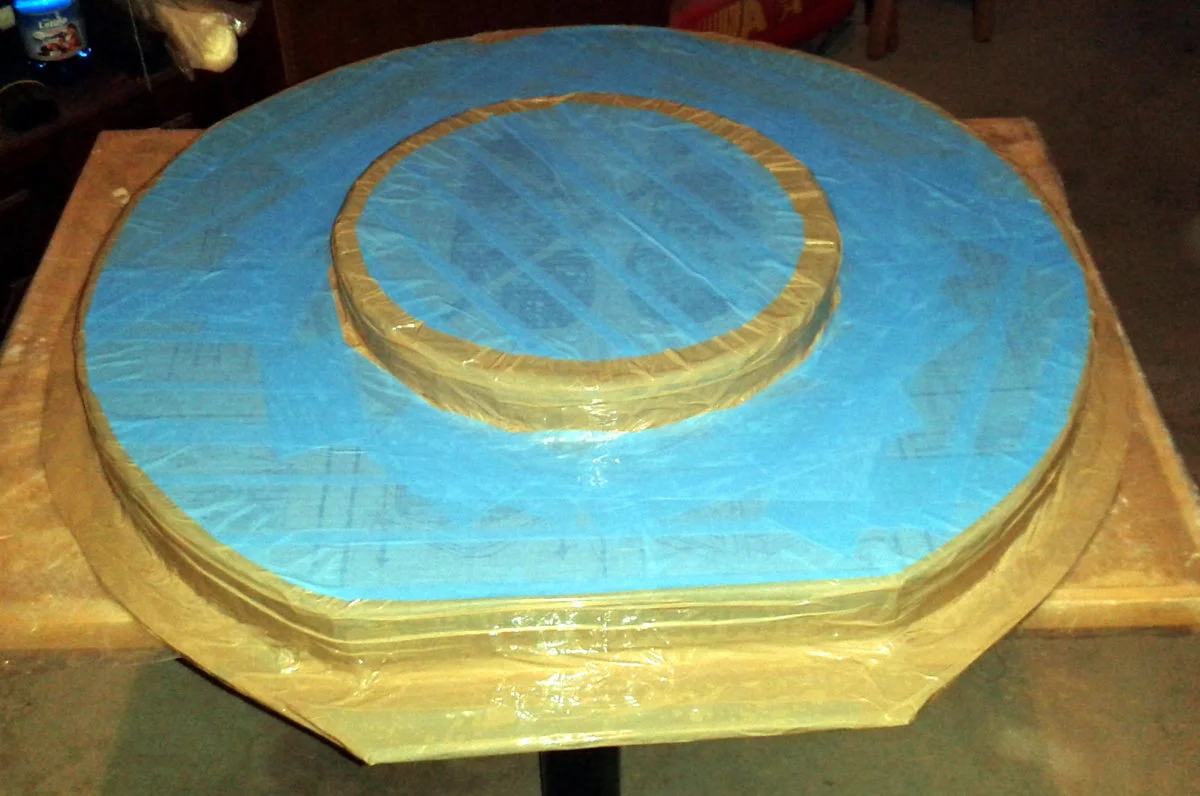

fig.145 rivestimento dima con nastro per rendere impermeabile e più rigida la struttura.

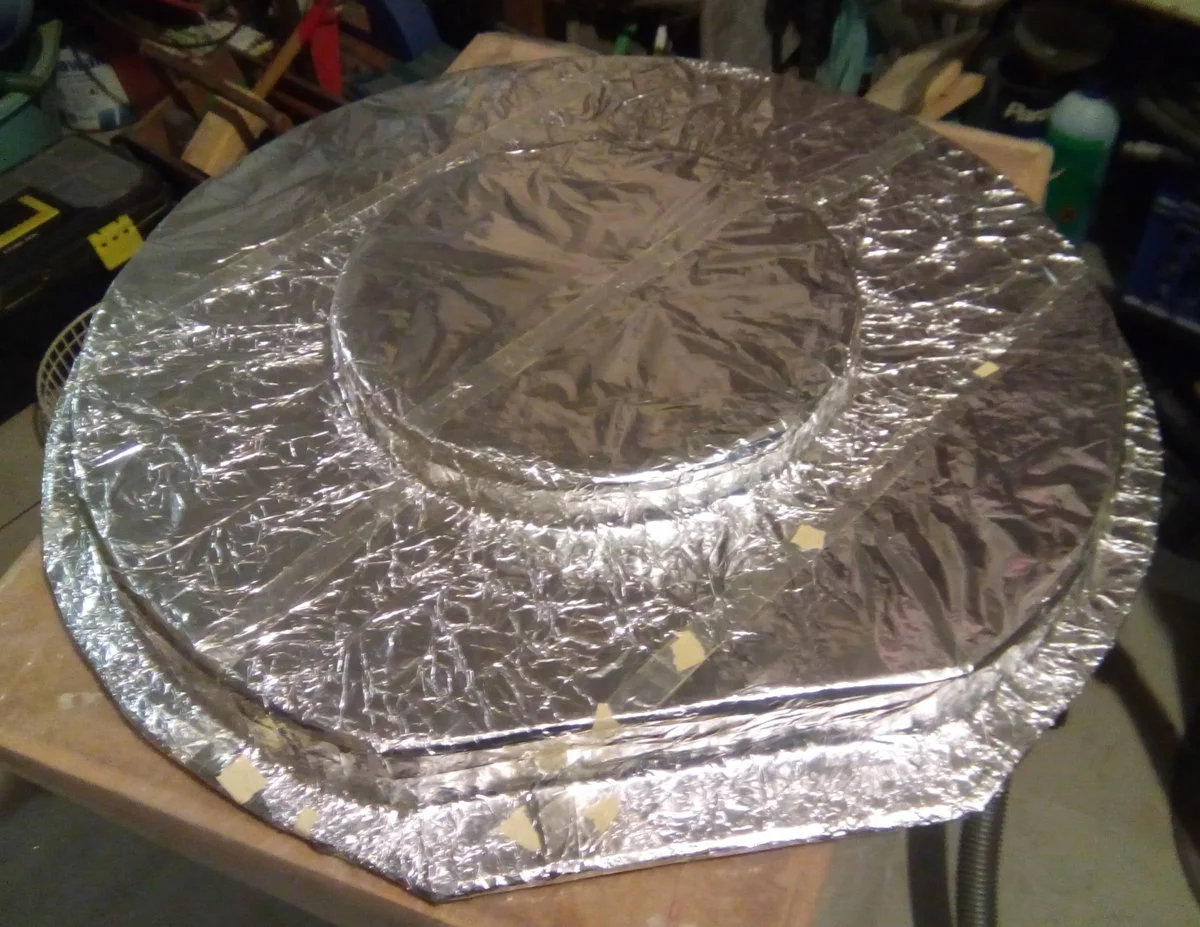

fig.146 secondo rivestimento con foglio di alluminio per facilitare il distaccamento della fibra di vetro dalla dima.

Ora rimaniamo in attesa delle giornate di sole........ per poter stendere la fibra di vetro.



[Francy]

Ma te sei un professionista!!!!! Gran bel lavoro!



[Inziga72]

Grazie Giola89 & Francy....
Ma non sono un professionista, sono solo appassionato!!!
E con il Nonno falegname, il padre elettrotecnico e io progettista meccanico (che lavora in un laboratorio di prove)....qualche rudimento di tutte e tre le discipline sono entrati nella mia zucca!!!



[giola89]

tanto di cappello
Amo i lavori fatti a mano!



[Inziga72]

Ciao a tutti......

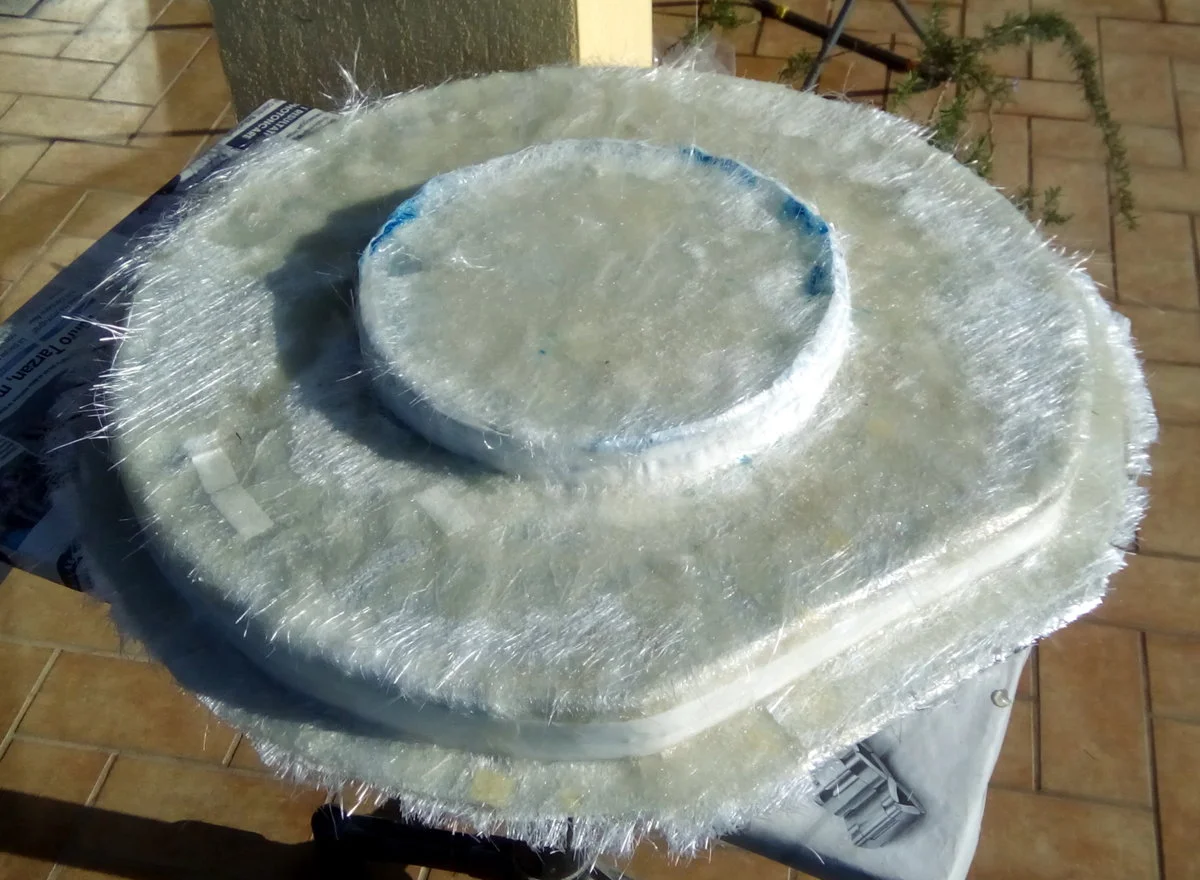

Approfittando di un "Occhio" di sole e di un momento libero da impegni... ho dato il via alla stesura della Fibra di vetro, sulla dima preparata i giorni scorsi.

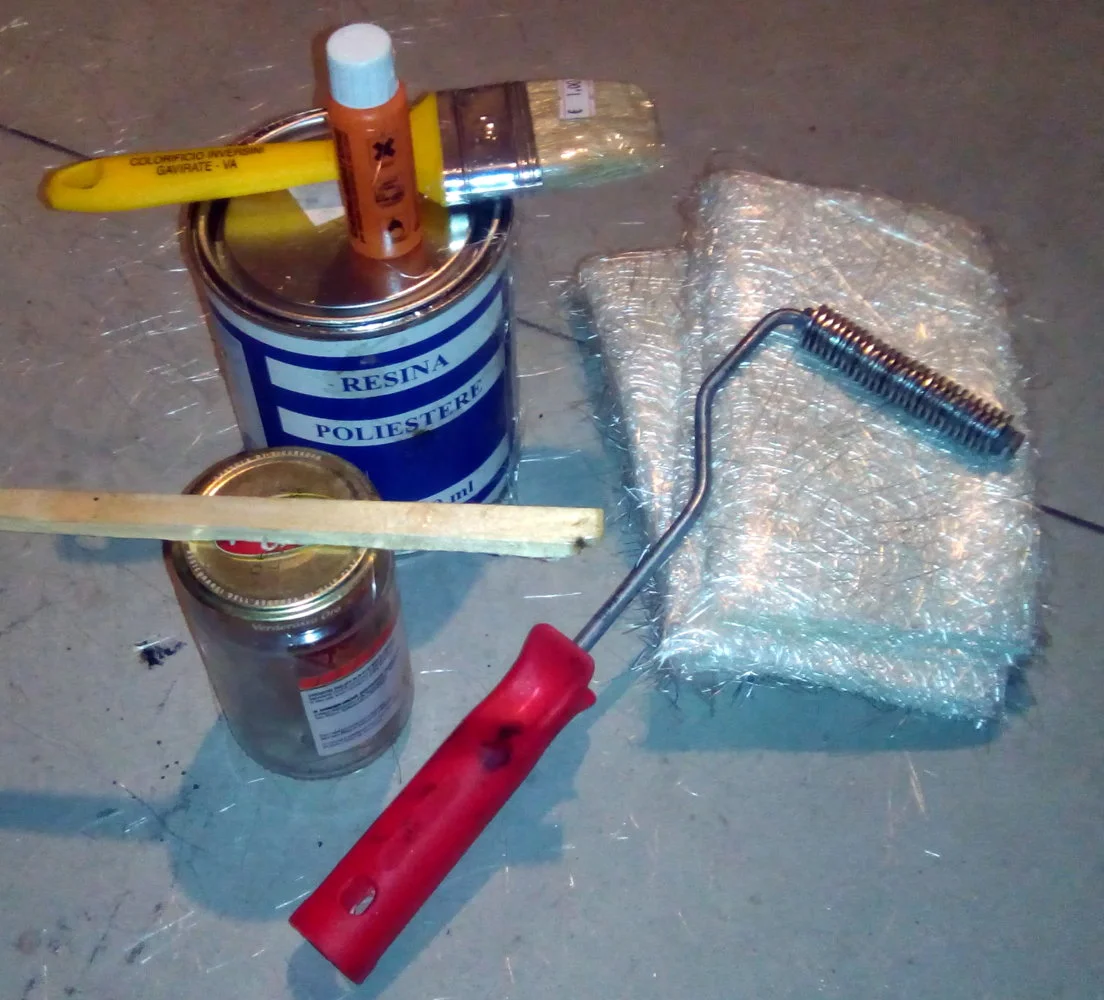

fig.145 preparazione dei materiali e attrezzature per la stesura.

fig.146 prima di miscelare la resina epossidica, ho preparato le "pezze" di fibra di vetro... avendo cura di posizionarle a "secco" sugli spigoli (zona più critica da stendere correttamente).

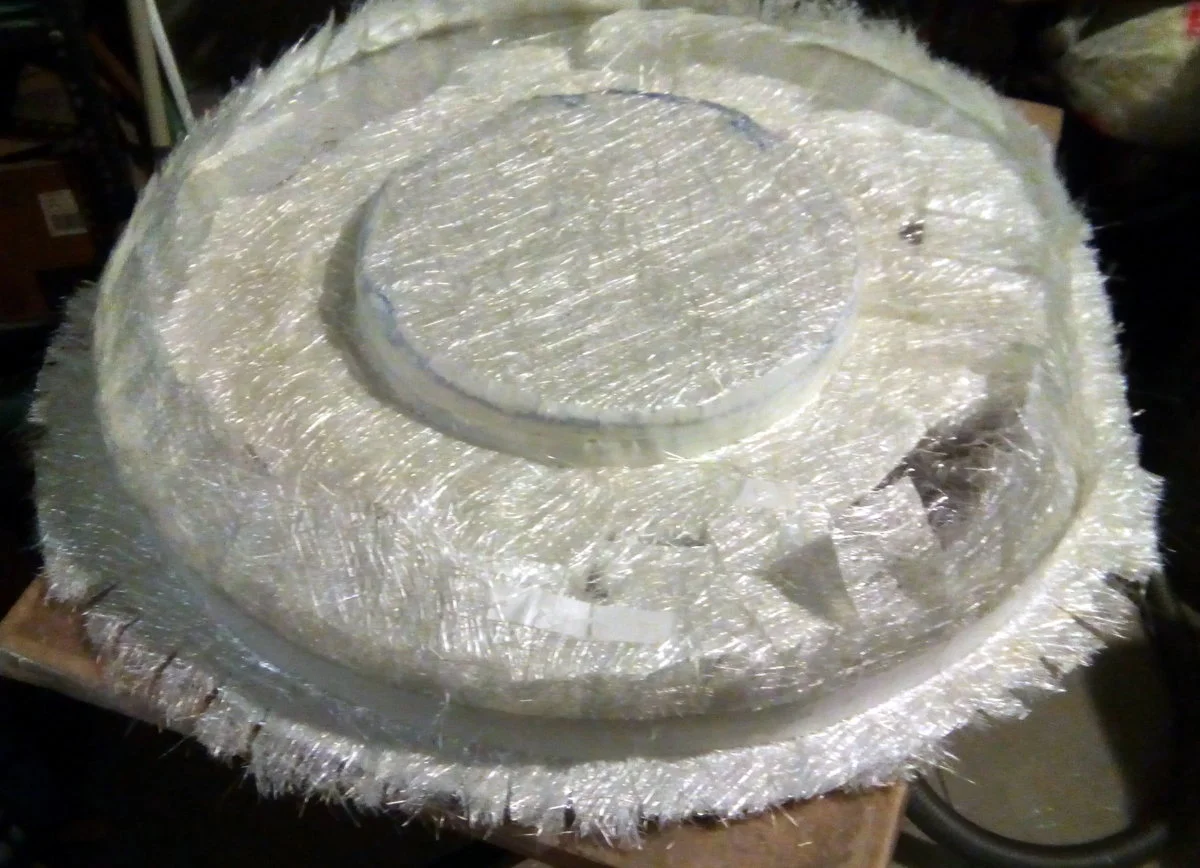

fig.147 e dopo un'oretta di... mani appicicaticce, pennelli essiccati, miscelazioni e stesure con il rullo.... ecco le prime due mani di vetroresina che prendono il sole....

il completamento della stesura è rimandato perchè...
A) - Il sole ha lasciato il posto alla pioggia (un'altra volta)
B) - Ho finito i pennelli a mia disposizione (ne và uno ad ogni stesura perchè si seccano con la resina)

Nei prossimi giorni andrò a comprare altri pennelli....in attesa del sole per finire....poi verrà la stuccatura e il carteggio.
Ciao e alla prossima!!
