illuminazione Cassetto portaoggetti - Illuminazione assente

[Rio71]

Figurati è un piacere,il forum serve anche a questo, ciao.



[Paolobo]

...ecco fatto....ho appena finito di installare portalampada e interruttore e messo lampadina led. Ci sono voluti circa 15 minuti per l'installazione. Ho preso il kit tramite magazzino ricambi kia, costo del kit originale quasi 19euro.

Post automatically merged: 23 Febbraio 2020

..posto delle immagini.

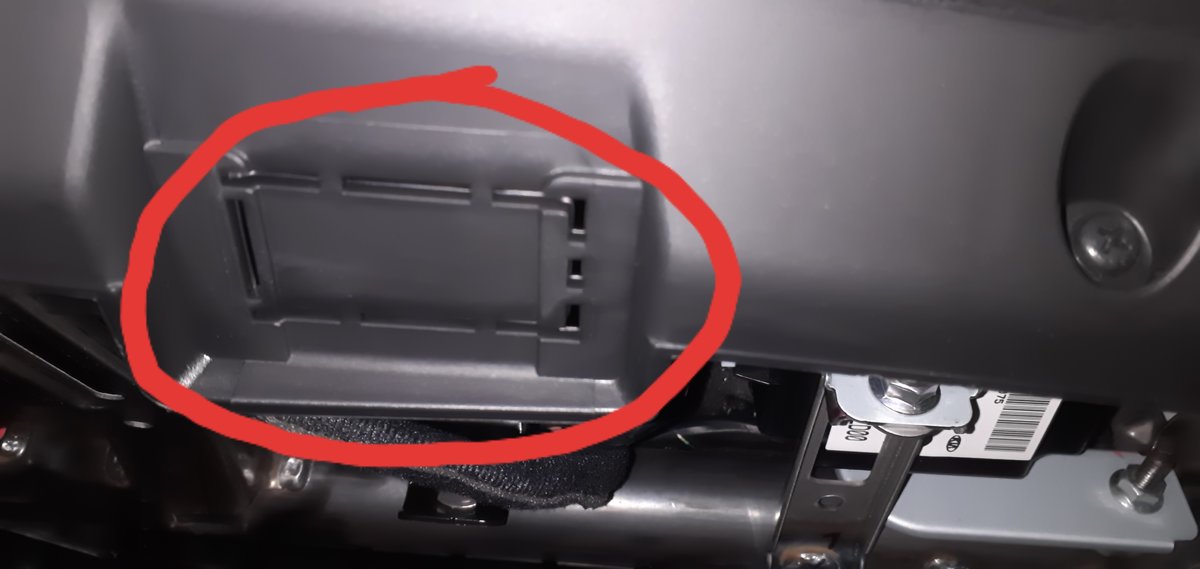

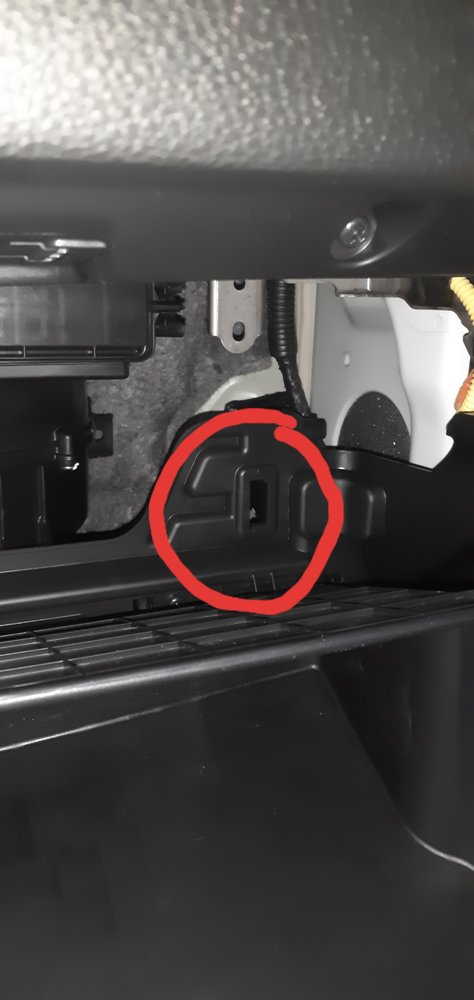

Le prime sono dell'alloggiamento portalampada e dell'interruttore.

Post automatically merged: 23 Febbraio 2020

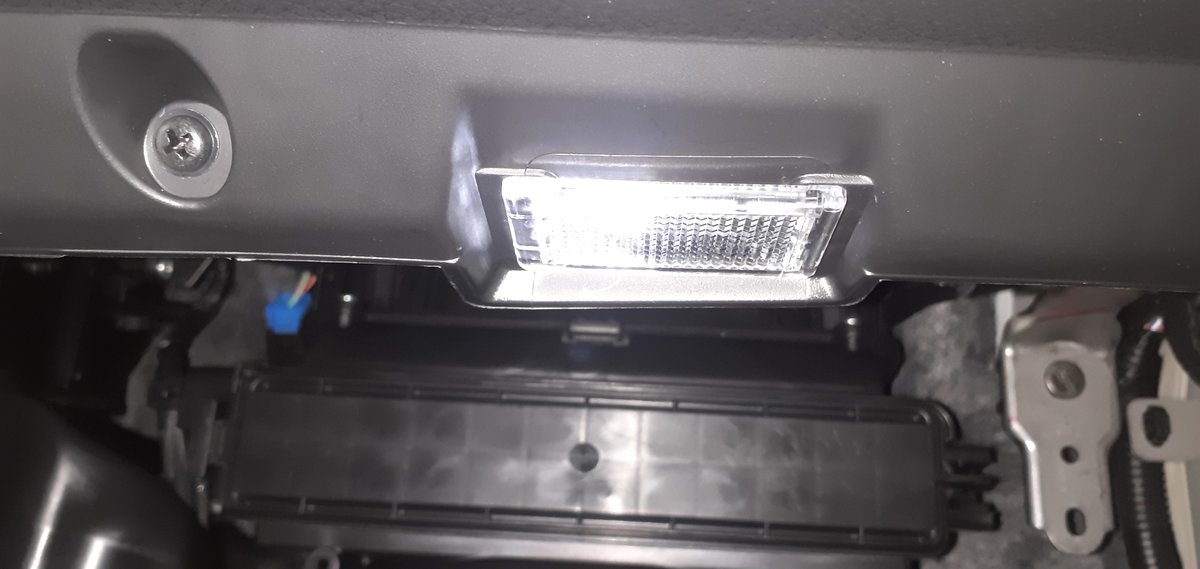

Scusate, mi sono spoilerato da solo, la prima è il lavoro finito.



[Alexx87c]

Io ho una Rio evolution del 2019, e comunque neanche a me la lampada nel vano portaoggetti . Sulla vecchia Rio c’era ma mi sta antipatica questa.



[Axo92]

Ciao ragazzi, intanto buon Natale

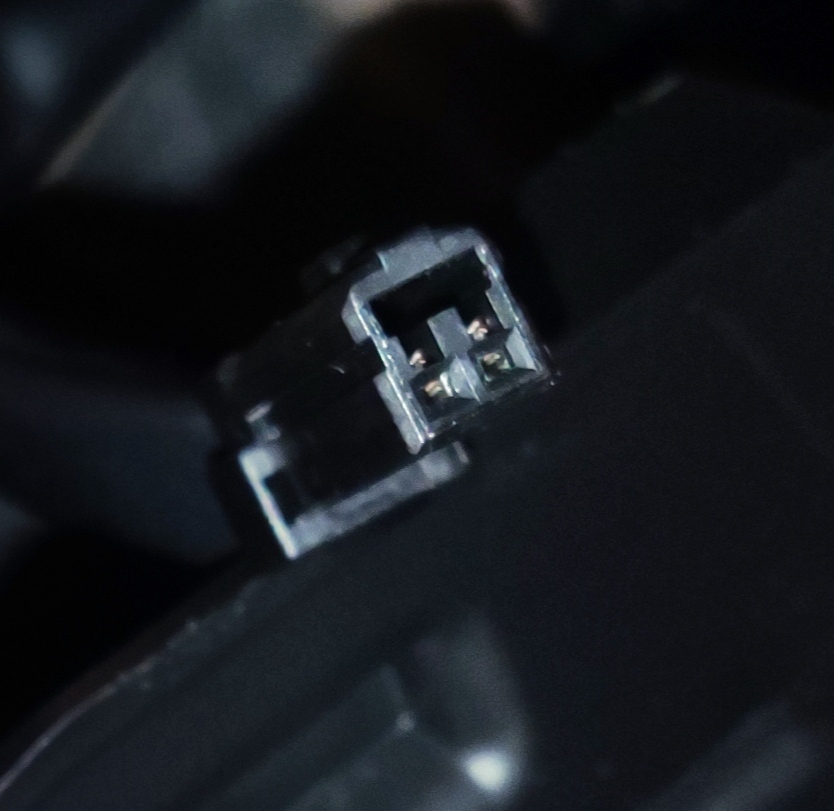

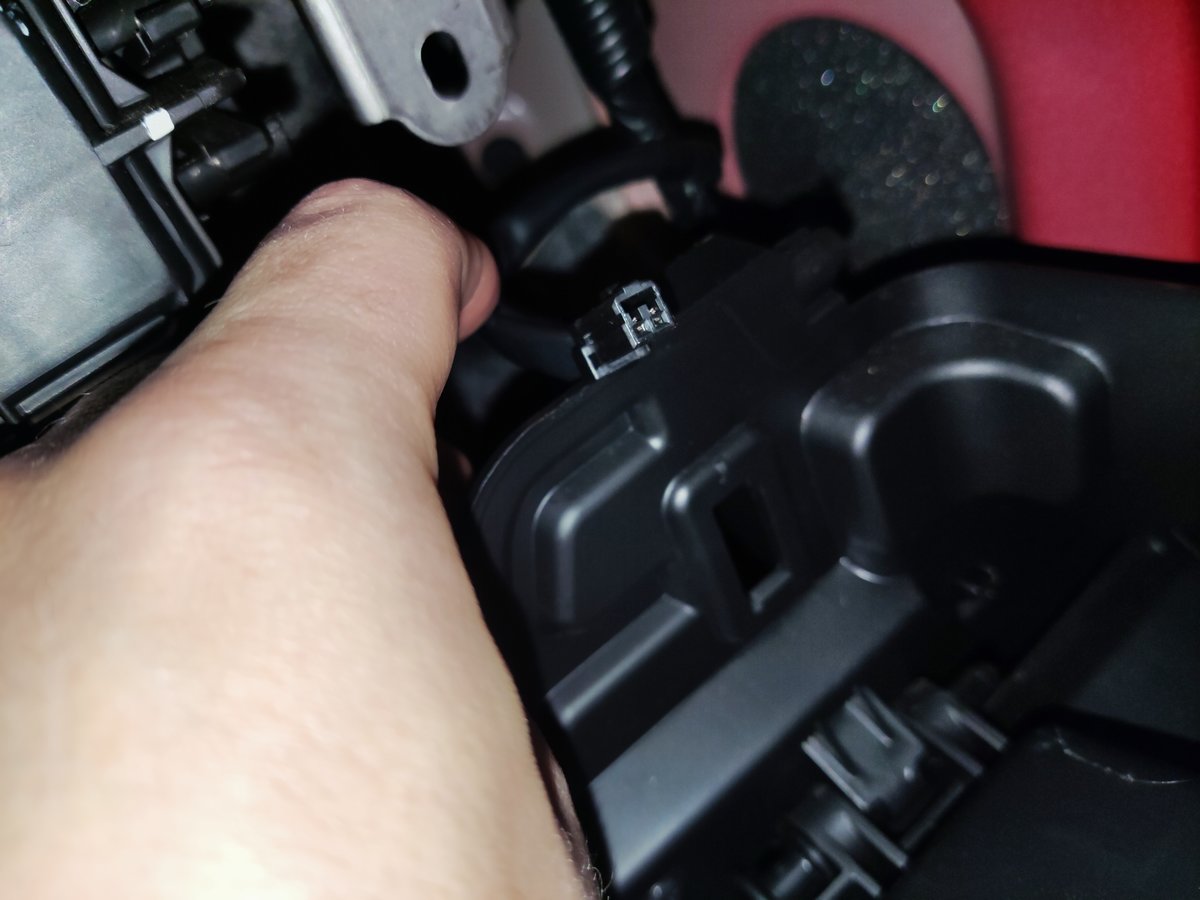

Ho provato ad installare la luce sulla Rio style della mia ragazza ma c'è qualcosa che non quadra con il connettore

Sembra che manchi un jack adattare per utilizzare l'interruttore, avete avuto anche voi questo problema? Sapete che cablaggio serve? Vorrei fare una cosa pulita se possibile... Senza dover tagliare/creare connettori artigianali tra il connettore in foto e i 2 classici PIN dell'interruttore



[Paolobo]

Io ho la rio gpl 2019, ho preso il kit originale e l'ho montato senza problemi. Se non erro il kit conteneva la plafoniera e l'interruttore già cablati tra loro e uno spinotto che si collega alla predisposizione della vettura.



[Axo92]

Io ho la rio gpl 2019, ho preso il kit originale e l'ho montato senza problemi. Se non erro il kit conteneva la plafoniera e l'interruttore già cablati tra loro e uno spinotto che si collega alla predisposizione della vettura.

Grazie il kit che ho preso io è purtroppo senza cablaggi... la plafoniera si aggancia perché ci sono i cavi ma il pulsante no.

Ne approfitto, il jack della tua era lo stesso di quello che avevo messo sopra in foto?
Questi cablaggi secondo te, https://a.aliexpress.com/_uZHt66
potrebberoro andare?
Grazie ancora



[Paolobo]

Mi spiace ma non ricordo. Appena avrò occasione/tempo ci guardo

Post automatically merged: 25 Dicembre 2021

Si, a me sembra uguale. Ho aperto il cassetto e ho fatto un paio di foto e ho visto che mi sono sbagliato: il kit originale rio, prevede solo la plafoniera e l'interruttore mentre tutto il cablaggio è già fatto sulla vettura, c'è lo spinotto che va sulla lampada e c'è quello che va sull'interruttore. Ora vedo di mettere qualche immagine.....



[Paolobo]

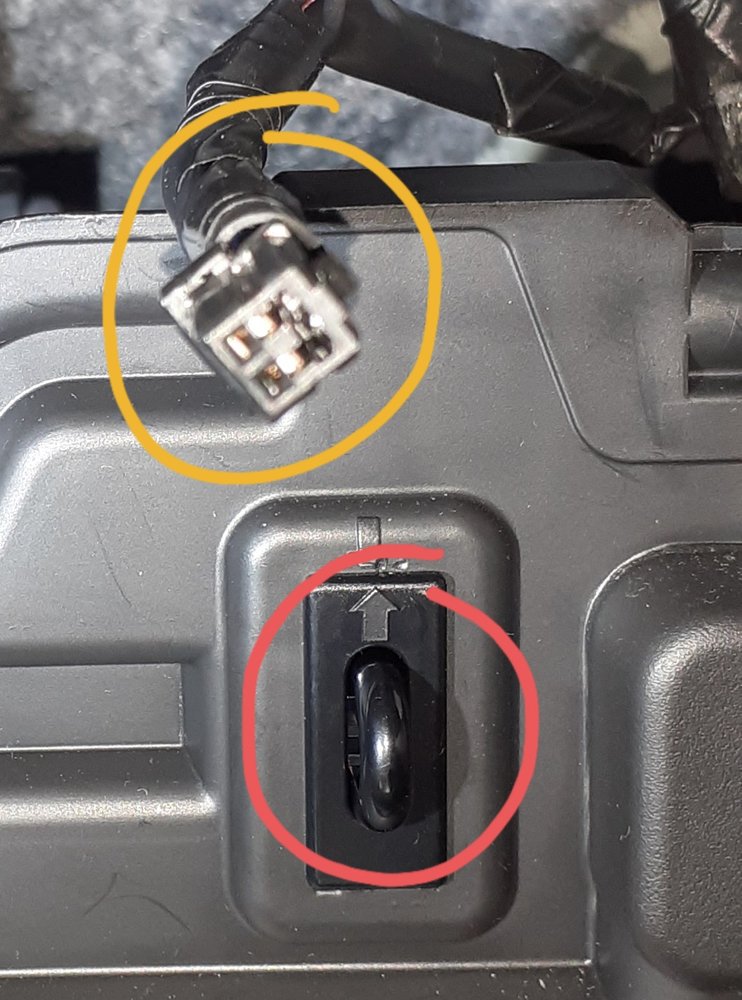

....ecco, nel cerchio rosso l'interruttore e in quello giallo il suo spinotto (che mi sembra come il tuo).

Post automatically merged: 25 Dicembre 2021

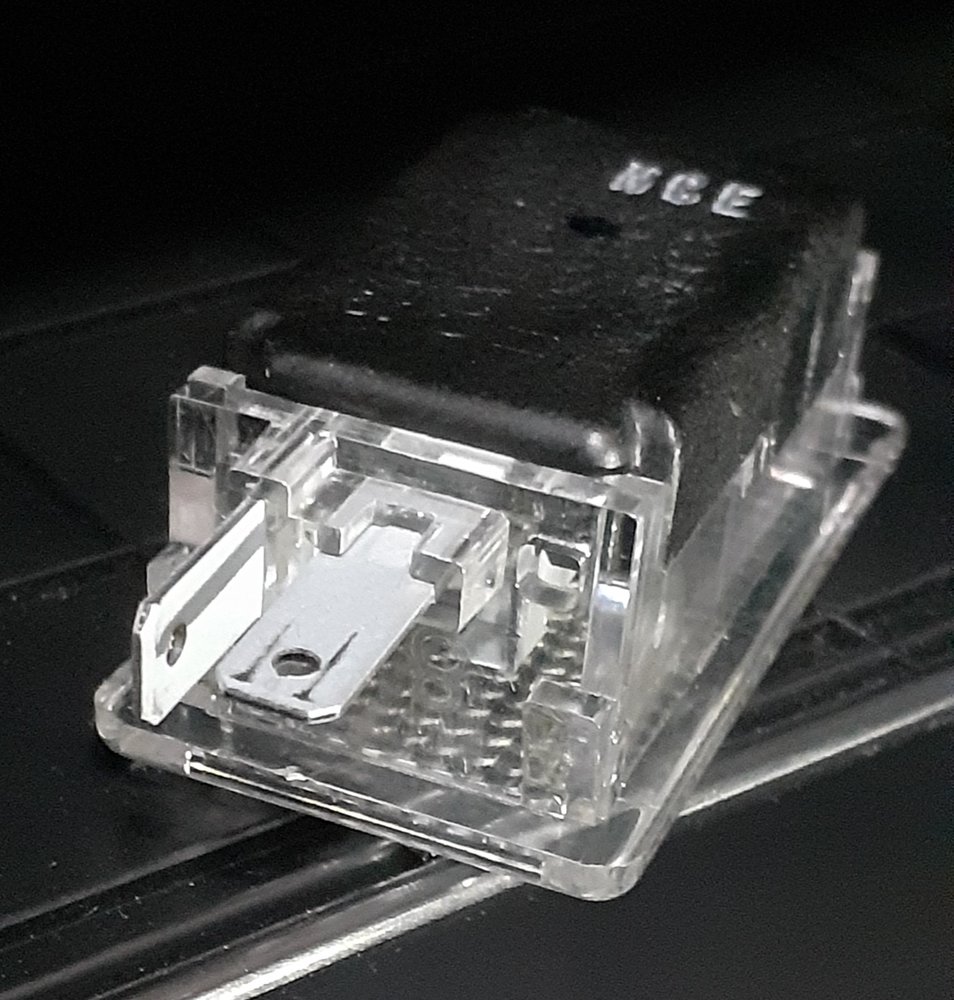

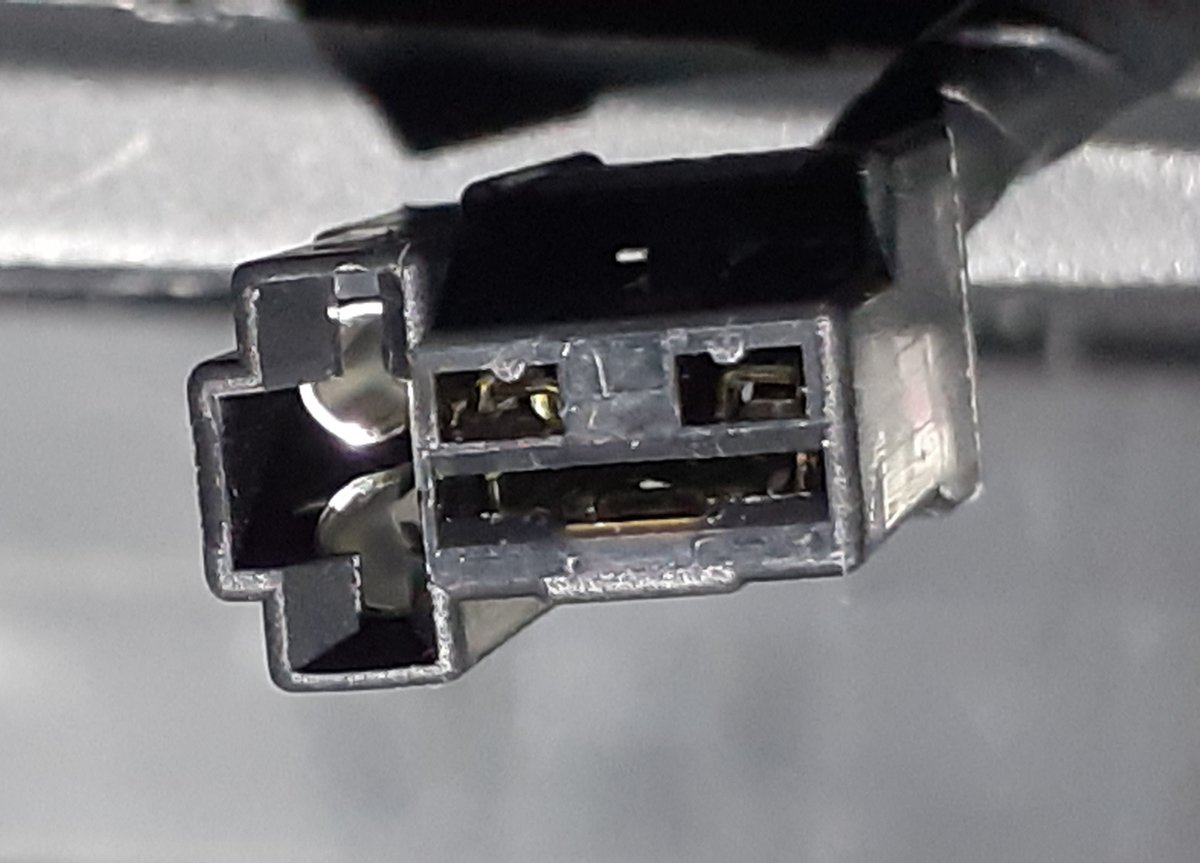

...qui ti metto anche lo spinotto che va nella plafoniera e l'attacco della plafoniera stessa.



[Axo92]

....ecco, nel cerchio rosso l'interruttore e in quello giallo il suo spinotto (che mi sembra come il tuo).

Post automatically merged: 25 Dicembre 2021

...qui ti metto anche lo spinotto che va nella plafoniera e l'attacco della plafoniera stessa.

Grazie davvero per la disponibilità.
Perdonami però, non riesco a capire come inserire il connettore evidenziato in giallo nel pulsante evidenziato in rosso



[Paolobo]

Il connettore va infilato semplicemente da dietro nel pulsante, ha solo un senso per incastrarsi, non si può sbagliare. Puoi fare una prova prima di fissare nella sede apposita il pulsante, così capisci come si innesta. Ma tu hai già il kit? Ho visto che qualche messaggio più indietro, ci sono immagini di un kit preso su aliasexpress, e quel pulsante non ha l'attacco corretto, come quello che hai messo nell'immagine qui sopra...



[Axo92]

Il connettore va infilato semplicemente da dietro nel pulsante, ha solo un senso per incastrarsi, non si può sbagliare. Puoi fare una prova prima di fissare nella sede apposita il pulsante, così capisci come si innesta. Ma tu hai già il kit? Ho visto che qualche messaggio più indietro, ci sono immagini di un kit preso su aliasexpress, e quel pulsante non ha l'attacco corretto, come quello che hai messo nell'immagine qui sopra...

Si il kit c'è l'ho già, solo che non mi capisco se attacco il pulsante che ha 2 lamelle su un cavo che ha un solo foro, una lamella resta libera... A meno che non mi manchi un cavo?



[Paolobo]

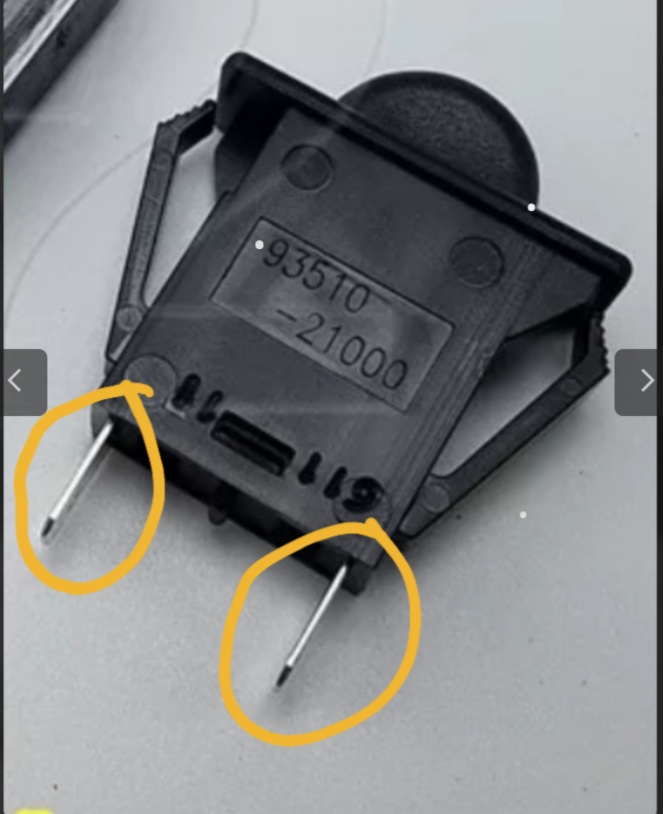

In pratica le linghuette metalliche che ti ho cerchiato di giallo, nell'immagine qui sotto, sono troppo distanti tra loro e quindi non sono compatibili con lo spinotto originale, dovresti tagliarlo via e mettere al suo posto due faston sui fili.

Post automatically merged: 25 Dicembre 2021

.....

Post automatically merged: 25 Dicembre 2021

...si hai ragione, dentro il tuo spinotto manca un filo, mentre sul mio ci sono tutte e due i fili.



[Axo92]

In pratica le linghuette metalliche che ti ho cerchiato di giallo, nell'immagine qui sotto, sono troppo distanti tra loro e quindi non sono compatibili con lo spinotto originale, dovresti tagliarlo via e mettere al suo posto due faston sui fili.

Post automatically merged: 25 Dicembre 2021

.....

Post automatically merged: 25 Dicembre 2021

...si hai ragione, dentro il tuo spinotto manca un filo, mentre sul mio ci sono tutte e due i fili.

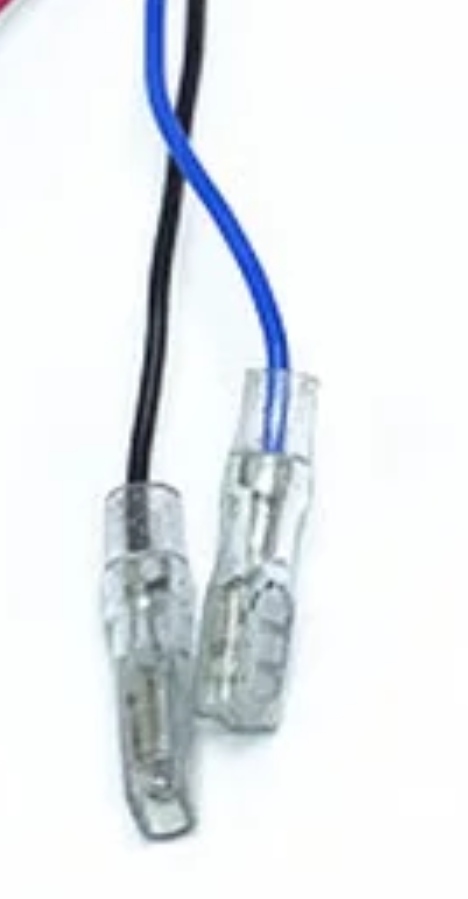

Ok quindi se non ho capito male, l'interruttore tuo è collegato a dei faston come quelli sotto, che a sua volta sono collegati con la femmina al jack maschio piccolo (foto iniziale).
Forse rimosso questo filo dalle nuove versioni e non riesco a trovarlo da nessuna parte ?



[Paolobo]

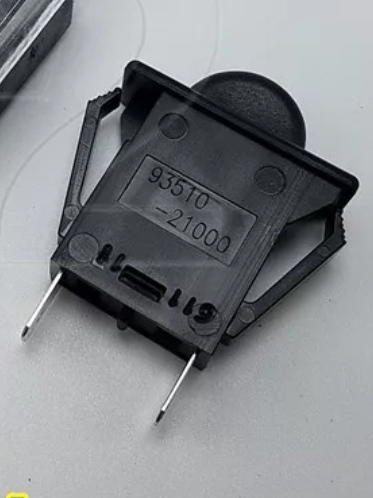

Non proprio, il pulsante ha due linguette (maschi) che escono e ci si Infila perfettamente lo spinotto (femmina). Ma nel mio spinotto (femmina) ci sono 2fili, mentre nel tuo c'è ne uno.

Post automatically merged: 25 Dicembre 2021

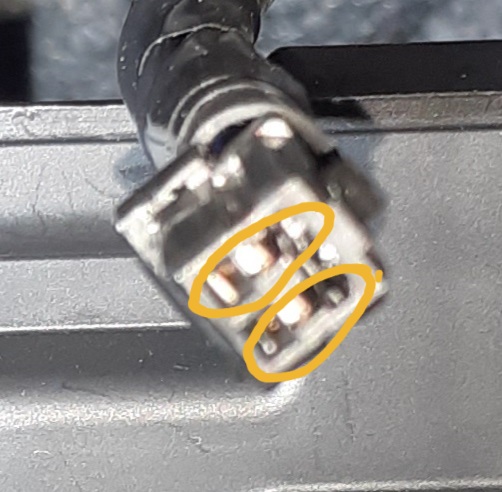

....questo è lo spinotto femmina che ho....



[Axo92]

Non proprio, il pulsante ha due linguette (maschi) che escono e ci si Infila perfettamente lo spinotto (femmina). Ma nel mio spinotto (femmina) ci sono 2fili, mentre nel tuo c'è ne uno.

Post automatically merged: 25 Dicembre 2021

....questo è lo spinotto femmina che ho....

Grazie ora ho capito, ci stavo impazzendo... per qualche ragione a me non nota hanno variato il connettore femmina... (magari l'hanno proprio terminato in modo errato?)
Proverò ad agganciarci 2 cavi (visto che ci son 2 PIN) facendo una prolunga artigianale terminata con 2 faston finali da agganciare al pulsante.
Vediamo cosa ne esce, se funziona faccio 2 foto se qualcuno avesse il mio medesimo connettore.
Non voglio tagliare i cablaggi originali per questioni di garanzia... in caso di problemi basta scollegare torna tutto come prima...
